  • 小房间私人影院装修方案之嵌入为主

    http://www.hifi.com.cn/ 来源:索兰影音 关键词:私人影院 家庭影院 影院装修

    客户需求:
    因为预算不多,客户要求影音室设计简单精简,在满足家庭影院要求的基础上,尽可能多的保留使用空间和房间原有的结构。能适合器材和家具的摆放。



    需求分析:
    影音室是一个18平米的细长小房间,坚硬平行的墙面让房间出现平行震颤回声,并且房间中还存在驻波声音染色问题。首先要考虑消除这些声学缺陷,一般我们通过使用吸声体来吸收低频,或者使用接近四分之一频率尺寸的扩散体对低频进行扩散。而这些处理方法所使用的声学道具都具有一定厚度,在细长的小房间里会让原本狭小的空间变得更加拥挤。



    空间分析:
    影音室位于私人别墅的地下室,是一个6.5m*2.8m*2.5m的细长空间。



    设计方案:
    在整体设计上使用精简的搭配,考虑到房间的长宽比例和有限的使用空间,放弃使用常规的声学道具,选用了一种最新研发的调音模块,通过测算确定模块安装的位置。在墙面底层处理上,使用3公分空腔龙骨结构,空腔中填充吸音材料,增加墙面的隔声效果。前墙根据墙面可用的最大宽度和高度,选用120寸透声幕布,入墙式扬声器安装在幕布的后面,这样的处理主要考虑到落地音箱在细长房间不好摆位,透声结构也会过多占用有限的使用空间。房间有两个入室门,侧墙的入室门按照客户的要求没有做处理,保留原来的门洞由客户处理,后墙的入室门经过处理,改为隐形门,即保证门的正常使用,又增加了门的隔声和吸声效果。

    使用器材列表:

    SD-Z和弦吸声扩散体
    美视120寸画框透声幕布
    四只KEF CI160Cs嵌入式扬声器
    主音箱KEF CI160CL
    BenQ W1070 3D投影机
    Pioneer BDP-140播放机


    细节处理:

    在设计之初考虑到房间可用空间有限,而且客户也提出要尽可能多的保留使用空间,因此我们为此房间选用了SD-Z和弦吸声扩散体,这是一种利用赫尔目次共振腔体和驻波管设计相结合的声学处理模块,其特点是从125Hz到4000Hz吸声和扩散得到完美平衡,而且SD-Z和弦吸声扩散体的厚度只有3公分,是其他声学模块厚度的1/3,节约了安装空间。

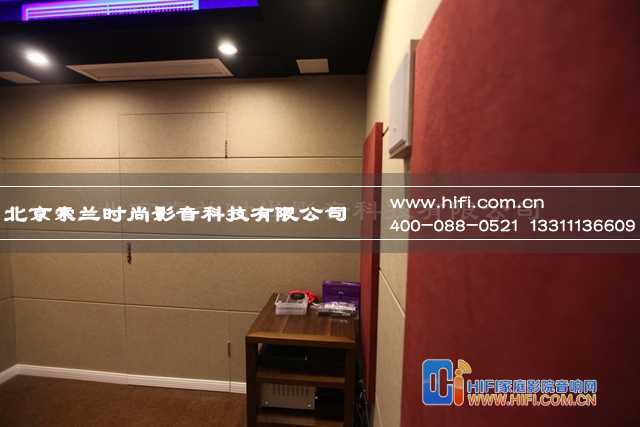

    房间有两个入室门,分别在侧墙和后墙。侧墙的门按照客户的要求没做处理,保留原来的门洞由客户安排。后墙的门交由我们进行处理,因为还要使用所以门要保留不能封死,为了满足影音室隔音的要求,我们对门的缝隙进行了密封处理,并在门内侧用聚酯纤维板贴面,以增加后墙的隔音效果,颜色与墙面统一,形成一个隐形门,不使用的时候与后墙融为一体。

    根据前墙宽高尺寸,选用美视120寸画框透声幕布,这款幕布具有良好的平整度和透声性能,即保证声音的穿透,又让画面完整不走形。

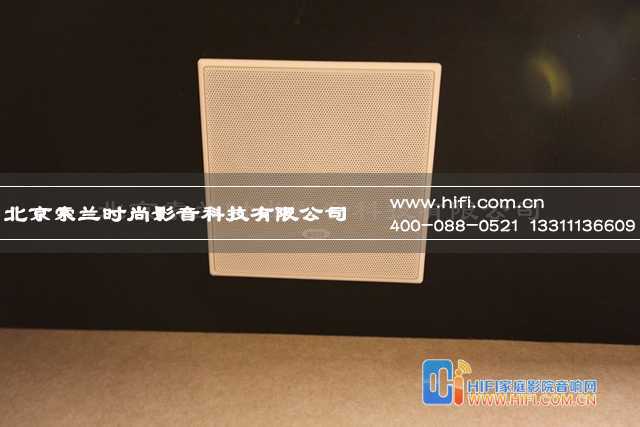

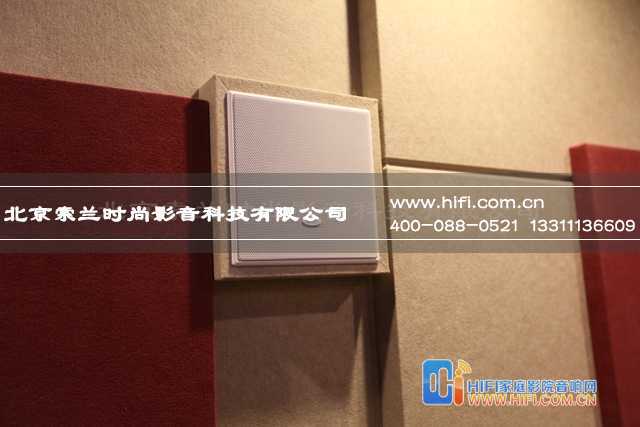

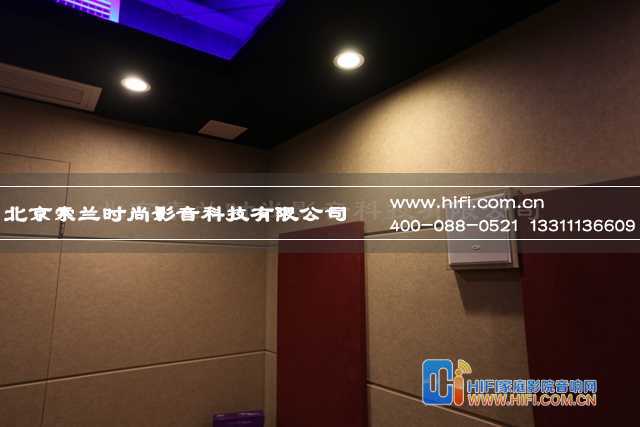

    四只KEF CI160Cs嵌入式扬声器作为后环绕和侧环绕。侧环绕音箱的位置上增加了一个盒子,音箱嵌入安装在盒子里,方便音箱固定,盒子的厚度与墙面的声学模块保持在同一个平面,视觉上非常的统一。后环绕没有安装在后墙上,而是顶装在天花,白色的面罩与通风口颜色一致,又与黑色的顶面形成反差,不突出音箱的位置又不会忽略它的存在。

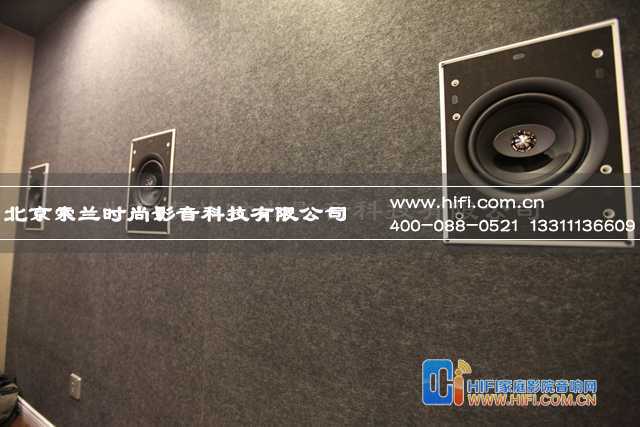

    在幕布的后面,隐藏的是影音室的主音箱KEF CI160CL。为了节省有限的空间,KEF CI160CL使用嵌入式安装,并在音箱后面的空腔中设计了低频减震吸声层,避免音箱的后区反射造成声音定位模糊。表面用聚酯纤维吸音板进行处理,可以降低音箱工作时的声音震动。

    KEF CI系列入墙式扬声器配置采用了KEF独特的非对称式高音扬声器孤立区,可减少高频衍射,将高音和低音扬声器的离轴功率响应匹配,让扬声器拥有类似于Uni-Q一样灵活的位置适应性。CI C等级扬声器将无可挑剔的音质与精致优雅的超薄边饰融为一体,实现了“扬声器虽隐藏,但音质毫不逊色”的设计理念。

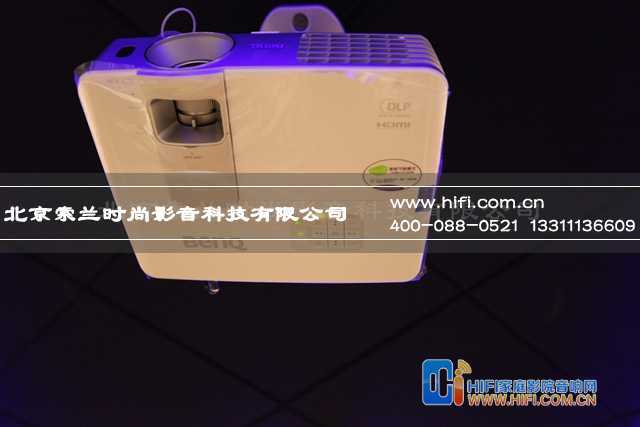

    BenQ W1070 3D投影机,兼容多种3D立体讯号传输方式,以极为锐利的成像品质和1080p全高清分辨率,让每个画面都具有令人惊叹的表现力,BenQ W1070还拥有先进的DLP科技与全新设计的3D眼镜。

    音源设备选用的是Pioneer BDP-140播放机,该机更拥有先锋独创的PQLS技术,只需透过HDMI接口,便可以LPCM/Bitstream形式传送几乎全无抖动的多声道音乐数据,提供可能的最佳音质。BDP-140支持1080P的全高清视频输出,支持蓝光光碟,保持电影流畅感。

    设计师分析:

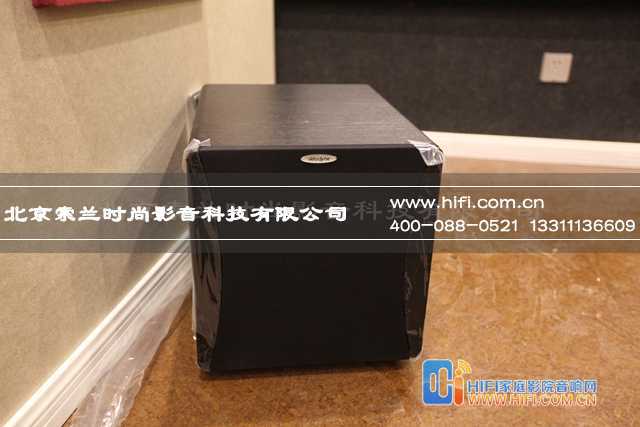

    整个影音室配备了7.1声道系统,由KEF CI160CL、KEF CI160Cs和威力登EQ-M12低音炮组成。功放是DENON AVR-X2000,这是一台结构分离的7声道放大器,为娱乐系统带来每声道185瓦的功率,具有全面的网络功能和机载4k、3D视频能力。播放源是Pioneer先锋BDP-140播放机,该机更拥有先锋独创的PQLS技术,只需透过 HDMI 接口,便可以LPCM / Bitstream形式传送几乎全无抖动的多声道音乐数据,提供可能的最佳音质。

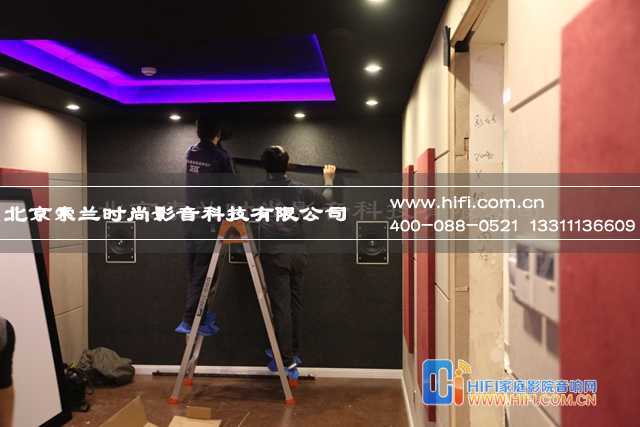

      家庭影院调试花絮









































    客户评价:

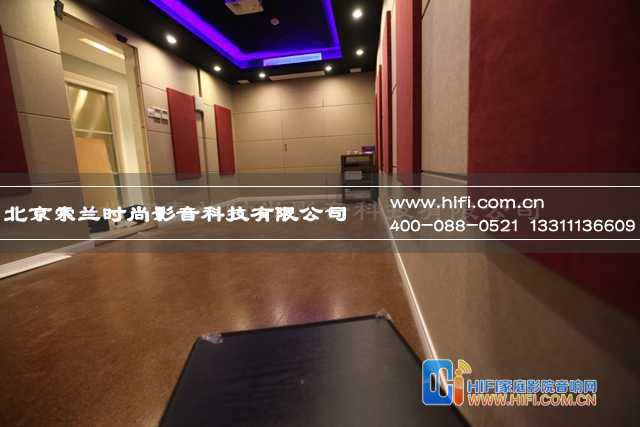

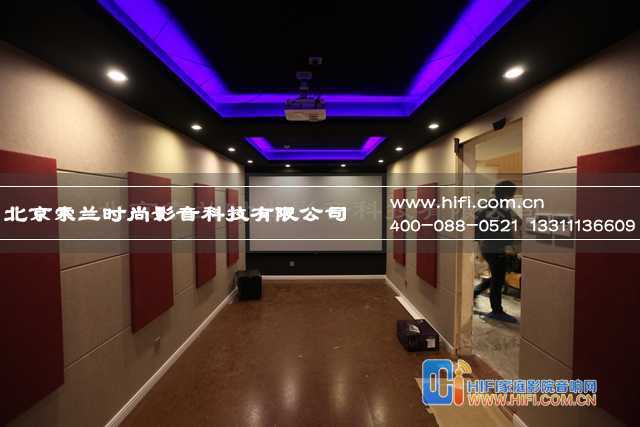

    影音室的整体设计非常简洁,入墙式的设计节省了有限的使用空间,两只后环绕没有装在后墙,而是顶装在后侧天花,而侧环绕安装的位置预先加装了一个盒子,方便固定音箱,又与墙面的声学模块处在同一平面,视觉上非常的统一。红色透声布装饰的声学模块、漆黑的顶面与驼色的墙面,颜色的跳动让人不觉得单调,视觉感非常清晰。

      此案例由索兰影音提供

      。
