2.35:1专业电影变形镜头RPG LENS H-1

http://www.hifi.com.cn/ 来源:索兰影音 2012-03-25 23:40:02 关键词:2.35:1









家庭影院的理念被越来越多的大众所接受时,他们便开始了更高一层的细节追求。随着投影幕尺寸不断变大,当用16:9的幕布观看2.35:1的电影时,屏幕上下的黑边就会越发凸显,倘若用2.35:1的幕布观看16:9的影片时,又会损失近三分之一的像素。为使观看细节更趋于完美,变形镜头无疑成为良好的解决方案之一。

RPG LENS H-1是国内顶级光学研究机构研发的棱镜型变形镜头,通过多块棱镜组成的镜头,拥有大光圈,能满足不同类型投影机的使用需求,同时也可将亮度损失降到最低,纵横比2.35:1的影片能够以全分辨率以及完全的亮度和宽度来显示。

首先来了解下变形过程及原理

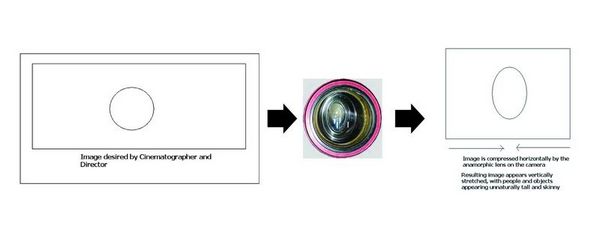

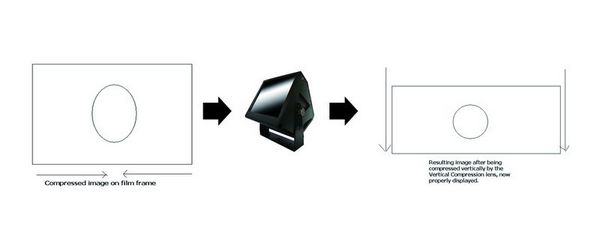

从下图中我们可以看到镜头中有一个椭圆形的光学器件,当光线进入摄像机时,这个光学器件会横向“挤压”光线,使影像在纵向上显得拉长了。





如果使用这种变形镜头拍摄电影,那么胶片框幅中的影像就是扭曲的,所有的物体在被横向挤压的同时被纵向拉伸。人物和景物都会呈现出一种不自然的瘦高形态。但是,整个胶片框幅得到了充分的利用,没有浪费任何分辨率。

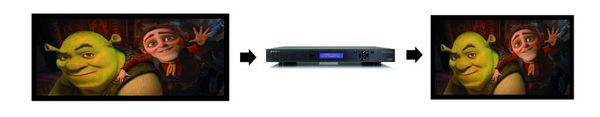

被摄像机上的变形镜头(造成影像被纵向拉长)横向挤压的影像,通过安装在放映机上的变形镜头后,又被横向延展了,这就消除了纵向的拉伸。因此我们看到的是正常显示的宽银幕影像。




由于纵向压缩镜头会在垂直方向上“挤压”影像,这不会给影像增加额外的宽度。这样,胶片框幅中变形影像的全分辨率得以保留, 2.35:1的影像可以被正常地播放出来。



纵向缩放模式
纵向缩放模式即2.35:1的电影通过投影机放映后被纵向拉长33%。对于所有的变形镜头系统(包括可移动镜头和固定镜头),这是最基本的缩放比例。因为纵横比2.35:1的影像要比投影机的固定纵横比16:9的影像宽出33%。其结果就是人物和景物都会呈现出一种不自然的瘦高形态,就像电影胶片的情况。但是,屏幕上不会出现黑条,投影仪可以采用全分辨率和完全的亮度。




横向缩放模式

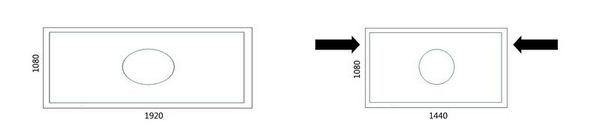

横向缩放模式时,影像会被横向挤压25%,所以这类缩放模式只有当变形镜头永久固定在投影机镜头前的时候才适用。如果在播放非2.35:1的影片时,变形镜头可以从光束前移开,就不需要使用这个模式。这样做也同时将影像的水平分辨率减少了25%。以1080P投影机为例,横向缩放模式将投影机原有的分辨率1920 x 1080 减少为1440 (水平) x 1080 (垂直)。尽管水平分辨率减少了,垂直分辨率并没有发生变化 (1080)。






将分辨率减少为1440 x 1080,听起来好像极大地降低了图像品质,但事实并非如此。人眼对垂直分辨率十分敏感,但对水平分辨率的敏感性则要低得多。这就是为什么我们一提起分辨率就总是使用垂直分辨率 “1080”或“720”。我们很少提到水平分辨率“1920”或“1280”,因为水平分辨率对于人眼分辨影像细节和清晰度的重要性很低。

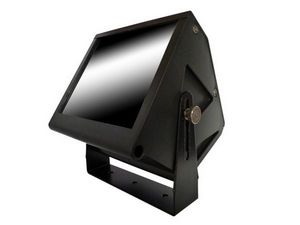

RPG LENS H-1镜头

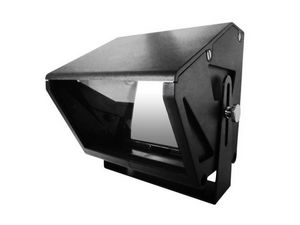

RPG LENS H-1镜头所能接受的光斑尺寸在1.5"高x2.25"宽以内。因此,当投射距离较长时,更适宜使用RPG LENS H-1镜头来生成2.35:1的影像,因为此时投影机的光束通常比较小。由于RPG LENS H-1镜头采用了纵向压缩(VC)技术,使用RPG LENS H-1镜头就意味着最终的2.40:1影像将和使用RPG LENS H-1镜头之前的16:9 影像具有同样的宽度。

当安装上RPG LENS H-1镜头之后,得到的影像被纵向挤压了,在计算屏幕尺寸的时候,应使用投影机原本的16:9影像宽度。这一宽度就是现在的2.35:1宽度,在这个范围里使用横向缩放模式就可以正常播放16:9的影像。如下图:

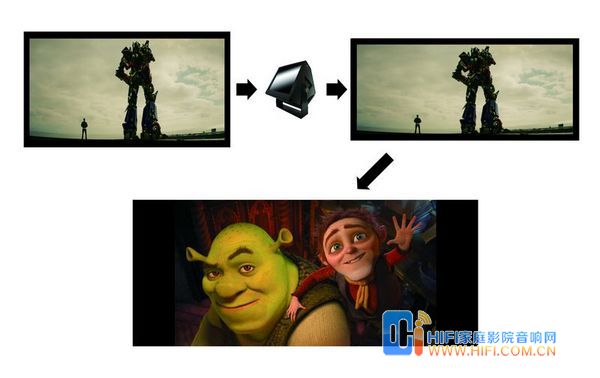

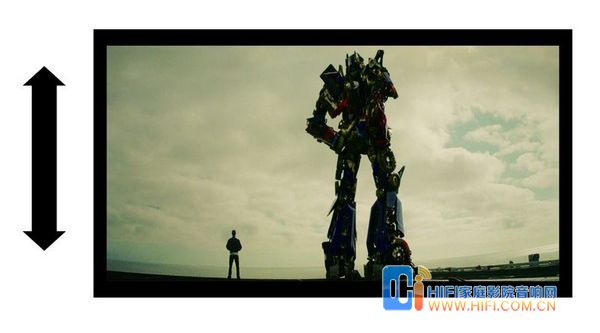

首先投影机原本16:9的影像,使用纵向缩放模式后,被纵向拉升。然后光线透过RPG LENS H-1镜头,被纵向挤压,得到2.35:1影像和原本的16:9影像具有相同的宽度,只是影像被纵向挤压,以得到全分辨率、完整亮度的2.35:1的影像。最后采用横向缩放模式使得16:9的影像在2.35:1屏幕上正常显示。




如果把RPG LENS H-1镜头从光路中取下来,投射出的影像将会超过2.35:1屏幕的高度。因此,RPG LENS H-1镜头几乎都用于“固定”模式,配合2.35:1屏幕使用。影像的宽度通过投影机或缩放器内设的缩放模式调节,并不采用将镜头移出或移入光路的方法调节。
