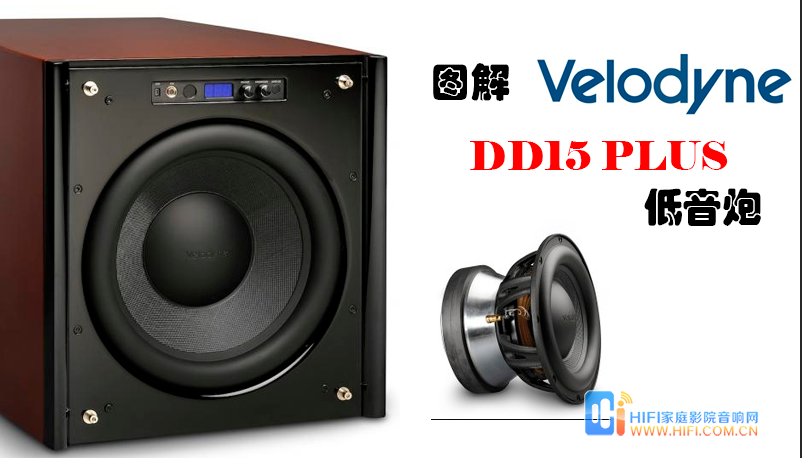

  • 图解 Velodyne DD15PLUS

    http://www.hifi.com.cn/ 来源:索兰影音 2018-12-20 14:43:53 关键词:Velodyne DD15PLUS



        Digital Drive Plus是Velodyne的旗舰系列,产品定位与设计是以最高声音表现为目标,因此系列中的4款产品中,最小的就是从10吋起跳,另外还有12吋、15吋与最大的18吋,其代表产品为Digital Drive Plus 15(以下简称DD-15+),也就是单体口径为15吋的超低音喇叭。

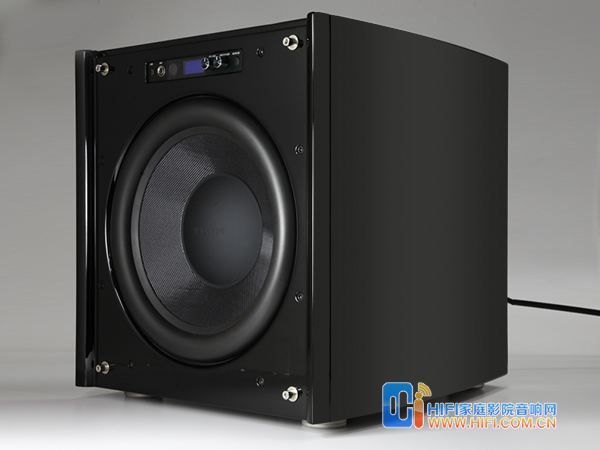

    这款DD-15+远看象是黑色钢琴烤漆涂装,但其实是黑檀木实木贴皮再加高质量钢烤处理,优异质感可比拟高级家具。除了黑檀木,原厂还提供樱桃木纹的选择。

    DD-15+从外表就可感受到其精细的做工。远看象是黑色钢琴烤漆涂装,但其实是黑檀木实木贴皮再加高质量钢烤处理,搭配前宽厚窄两侧略带弧形的箱体造型,破除了超低音只能是笨重木头箱子的宿命,DD-15+也能拥有高级木做家具的优异质感。除了黑檀木,原厂还提供樱桃木纹的选择。

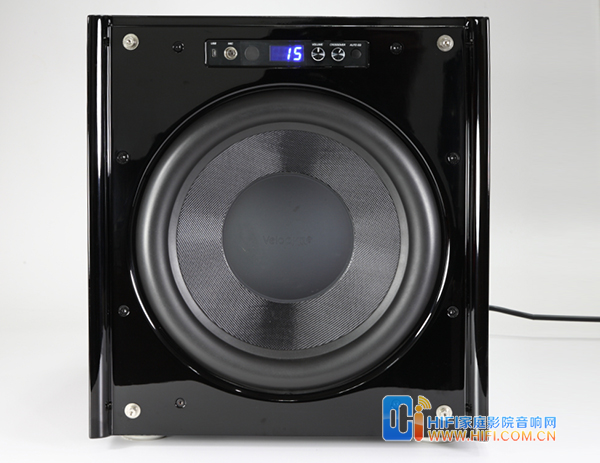

    DD-15+的功能非常强大,某些操作必须透过面板进行,此时必须卸下防尘网罩,可以看到上方有一排插孔与旋钮,从最左边开始是Mini USB插孔,用于连接计算机,以方便进行系统的自动调校功能。接着是麦克风输入孔,这就象是环绕扩大机,在调校时必须藉助麦克风拾取测试音,不过DD-15+随附的麦克风可是高级太多了,看起来就是专业制品,而且连麦克风架都帮你准备好了。然后是遥控感应窗与数字显示屏,DD-15+随附一支功能齐全的遥控器,操控时显示屏会以简单字样做相应的表示。

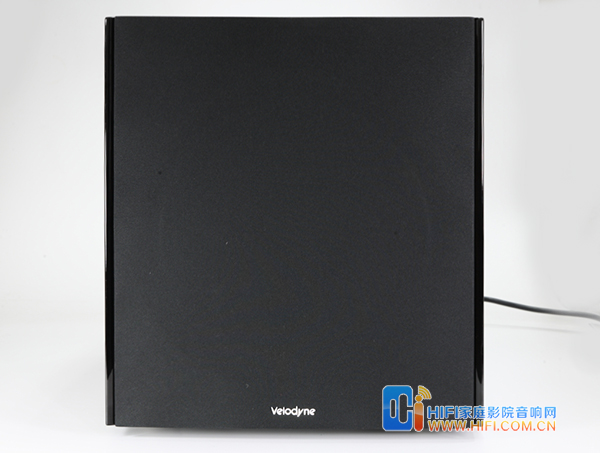

    DD-15+防尘网罩的设计是把正面全部覆盖住,因此如要使用面板的连接端子,必须先把网罩卸下,不过一般而言设定完成后这些端子便很少用到,因此网罩不会造成不便。

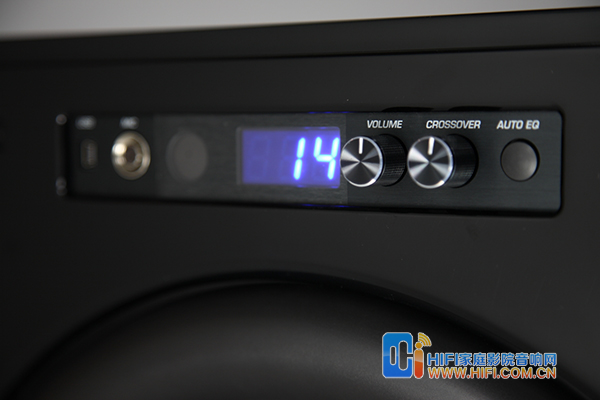

    DD-15+的音量控制旋钮是设计在面板上,但也可以透过遥控器操作。显示屏上的音量数字只有在调整时才会出现,调整完过个几秒便会自动关闭。

    显示屏右边接着是音量控制旋钮,可随时微调超低音的输出音量,此功能也可以用遥控操作。我觉得此一设计真是太好了!DD-15+并不像一般超低音把音量旋钮放在背后,那种感觉象是音量调定了后就不必再更动,但事实并非如此,因为每部电影、每首音乐的录音都不一样,是有其必要针对不同录音来微调低频的量感,才会听得舒服、过瘾。此外,DD-15+也把低通分频点的调整旋钮放在面板上,从40Hz至199Hz,1Hz为一阶,调整时,频率便会显示在中央的数字荧幕上。最右边还有AUTO EQ按键,压住5秒即可启动自动EQ功能。


    可进行多部超低音连接

    接着看到DD-15+的背面,这大概是我看过最复杂的超低音输出、入界面了。DD-15+提供3种讯号输入方式,包括XLR平衡输入、Line输入(RCA端子),以及Speaker讯号输入(从扩大机的喇叭线连接)。其中XLR与Line输入又各自有Input、Thru Out,与High-Pass Output三种插孔。另外RS232也有in和out。为何有这么复杂的连接界面?因为DD+系列最厉害的地方是可以串接多部超低音,并且一起量测,一起进行低频管理,此时就是由一部超低音做主控,透过Input输入、Thru Out通过,以及RS232端子来串连其他超低音,设定时一起做设定就好了。有需要这么多部超低音吗?嘿嘿,只要你的空间够大,调整得够好,低频永远不嫌多啊!

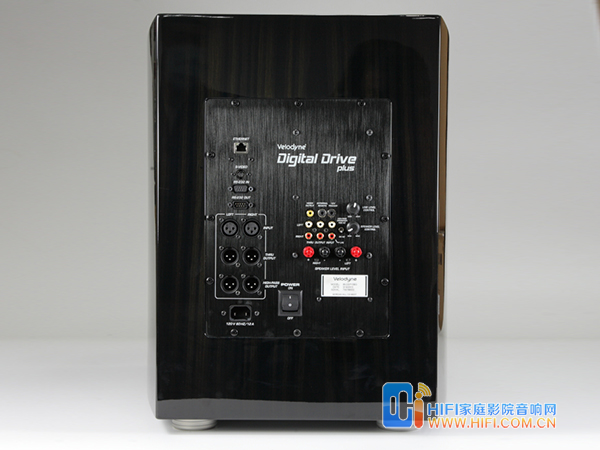

    DD-15+的音箱采用前宽厚窄设计,因此背面是狭长形。背板上布满复杂的连接端子,显示DD-15+的功能极为强大。

    High-Pass Output又有什么用处?它是将讯号加以高通分频后,再输出给其他扩大机,可用于建构2.1声道系统。此一高通分频讯号又可透过背板上的High-Pass Crossover切换开关,来决定分频点是在80Hz还是100Hz,不过此一功能应该只在前级与后级分离的系统才能使用。背板上还有2个音量调整旋钮:Line Level与Speaker Level。它并不是用来调整超低音的音量,刚刚说过,音量旋钮位在面板上,或经由遥控器操作也可以。这2个音量旋钮是为了调整Line输入(RCA端子)或Speaker输入的输入音量。

    为何2种输入方式又各自需要音量调整旋钮?这就是DD-15+厉害的地方了。因为DD-15+可以经由Line输入与Speaker输入同时连接两个系统(Dual Systems),或是接上同一个系统(Dual Connections)。差别在哪?比方说,如果家中除了剧院多声道外,还有一套只听音乐的两声道系统,Dual Systems可以让两个系统共享DD-15+,此时就需要各自调整Line与Speaker的输入音量,让两个系统的低频维持各自的均衡。如果家里只有一套系统,就可以用到Dual Connections:既用Line输入,同时也用Speaker喇叭线输入。Dual Connections可让整体的中低频变得更好,这是因为DD-15+虽然会消耗掉一些扩大机原本要输送给主喇叭的电压,但主喇叭的阻抗可以修正DD-15+,让双方更为融合,进而提升中低频的表现,此时Line输入的音量要调到最大,Speaker输入的音量则要调到最小。

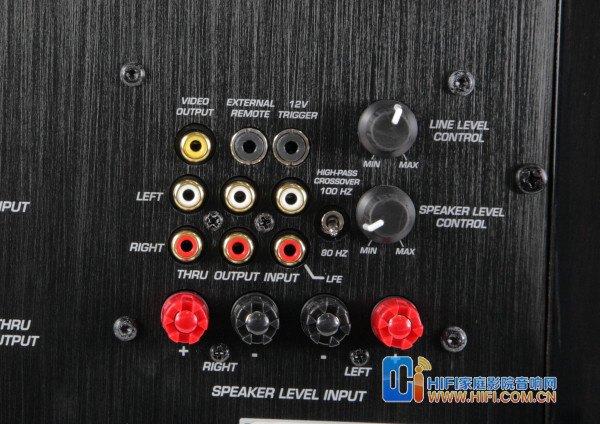

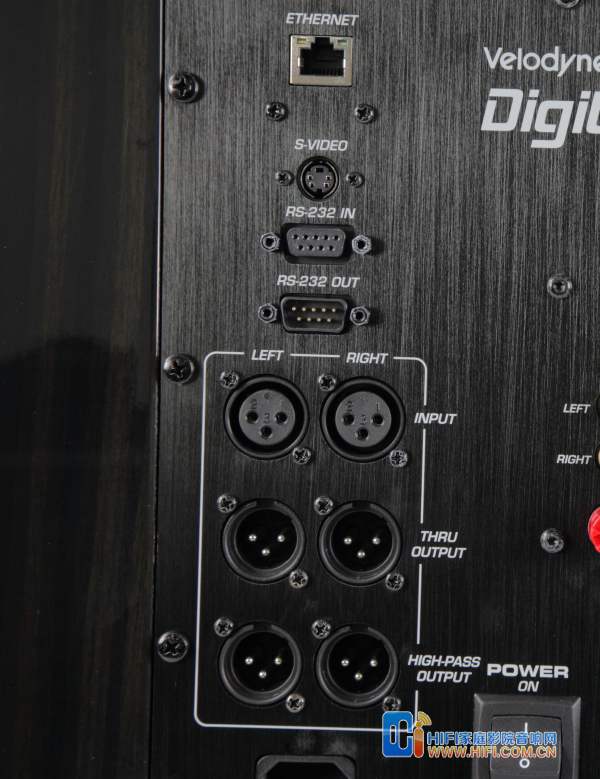

    DD-15+提供3种讯号输入方式,包括XLR平衡输入、Line输入(RCA端子),以及Speaker讯号输入(从扩大机的喇叭线连接)。

    输入有Input、Thru Out,与High-Pass Output三种插孔,另外RS232也有in和out。为何如此复杂?因为DD+系列最厉害的地方是可以串接多部超低音,并且一起量测,一起进行低频管理。

    超低失真的超低音

    说完了功能,来看内部。DD-15+的15吋单体使用玻璃纤维加Rohacell泡沫材质组成的三明治式振膜,配上双层弹波与超宽、超厚实的悬边,赋予超长冲程的稳固支撑。音圈部分使用口径达到75mm的铝质音圈筒,6层音圈可提供最强大的磁驱动力,而且4层绕在音圈筒外部,有2层却绕在音圈筒内,这是为了提高散热效果,防止剧烈运动时音圈过热的问题。

    这颗看起来、摸起来都极为扎实的15吋单体,由一部连续输出功率高达1,250瓦的D类扩大机驱动,瞬间功率更可达3,000瓦。由于能源使用效率在95%以上,因此工作时并不会产生高热。重要的是,DD-15+内含Velodyne的看家本领「数位伺服控制系统」(Digital High-gain Servo Control)系统,每秒钟以将近16,000次的频率监测并控制单体动作,让失真可以维持在0.5%以下。此外,DD-15+音箱采用密闭式设计,也是能够降低失真的重要因素之一。


    正式试听前,正确的调校是必经过程,尤其是对聆听如此重要的低频。这个部分Velodyne已设计了一整套强大的低频管理系统,可进行量测、自动调校、EQ等化等功能。依据用家需求的不同,又可分成Place & Play、Self-EQ、Auto-EQPlus,以及Manual-EQ四种方式,差别在于花费时间的长短、操作难易程度与调校效果的不同。
    DD-15+的15吋单体使用玻璃纤维加Rohacell泡沫材质组成的三明治式振膜,配上双层弹波与超宽、超厚实的悬边,赋予超长冲程的稳固支撑。


    方便的全自动低频管理系统

    DD-15+可以使用Place & Play,那就是完全不设定,只用DD-15+内建好的EQ模式聆听,连麦克风都不必拿出来。难度高一点的是Self-EQ,但必须用到麦克风与PC计算机,如果家里没有计算机,则可透过DD-15+背后的S-Video端子外接至显示器即可操作。用电脑进行设定可以让过程更便利,但Velodyne的设定软件只有PC版本,而且仅支援XP与Windows 7,Mac计算机不能使用。开始设定前请先将软件安装于计算机,并将DD-15+、计算机、麦克风都连接好,并将麦克风放置于主要聆听位置。

    设定Self-EQ不需使用随附的测试音光盘,DD-15+就有内建的测试音,不过Self-EQ只会自动调整8段等化参数,这样并不能发挥DD-15+的全部性能,因此原厂建议至少要使用Auto-EQPlus进行自动调校,而这也正是Digital Drive Plus系列的精华所在。

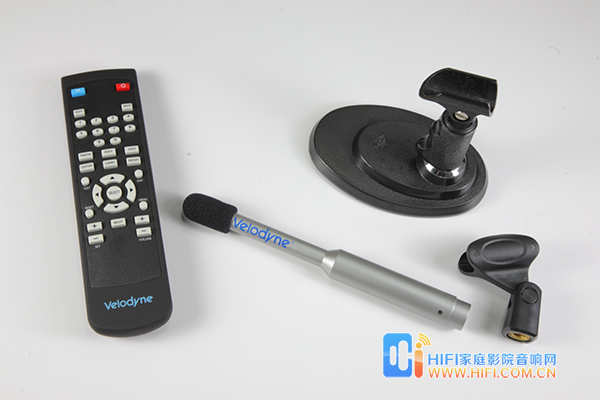

    DD-15+随附的量测麦克风看起来相当专业,比起一般环绕扩大机的麦克风可是好上太多了,精准度当然也不同。

    设定Auto-EQPlus就要使用测试音光盘了。光盘内是一小段由低至高的测试音,不过它会重复无数次,所以只要一直播着就好。启动Auto-EQPlus后,DD-15+一开始并不会发出声音,只会听到测试音的原音(从其他声道播放出来),因为DD-15+要先量测系统与空间的原始频率响应以做为基准,接着DD-15+便会开始自行调整。接下来的每一次测试音听起来都不太一样,那是因为Auto-EQPlus正在工作,它会自行改变测试音,然后再收音、再调整、再收音、再调整….直到完成程序。Auto-EQPlus整个过程约10分钟,过程中除了量测主声道喇叭的低频响应,来决定超低音的分频点与量感外,也会一并量测空间中的反射音与驻波状况,看看是哪些频段太多了,或是哪些频段被空间吃掉了,然后进行调整,调整内容除了8段等化外,还包括音量、频率响应、分频参数以及输出相位等,比Self-EQ完整多了。

    Auto-EQPlus是符合大多数人聆听习惯而得出的平均结果,但如果你是玩家等级,什么都想要仔细手动调校,那就非Manual-EQ莫属,让你可以调依自己的口味做调整。不过,Manual-EQ是在Auto-EQPlus的基础上再手动调整,必须先做完一次Auto-EQPlus,然后才能做Manual-EQ。

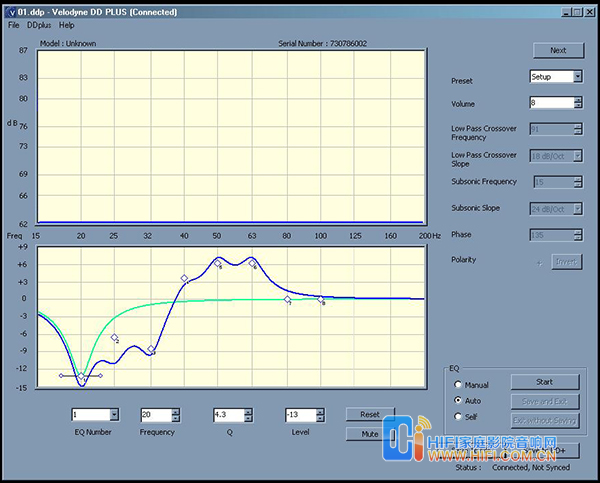

    这是进行量测时的计算机操作界面,图中是完成量测时的画面。上方空白的地方,在量测过程中会不断显示出当时的频率响应状况,而下方则表示调校后的8段等化参数,用鼠标拉动上头的小小方块,即可改变参数设定。

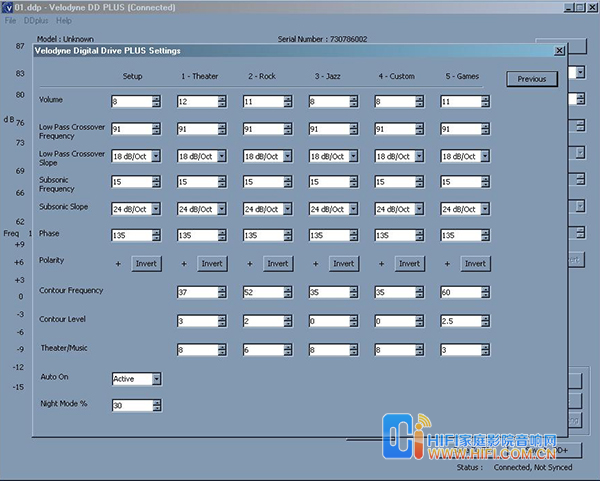

    这是各项聆听模式的参数设定,可以看到每种模式也都可以依自己的喜好做微调,一切都是活的。

    与原系统完美融合

    试听过程在U-Audio聆听室进行,搭配的器材为Integra DTR-30.2环绕扩大机,主声道再多加上Linear Acoustic LAV-60 MKII综扩,主声道喇叭是CC的Admonitor Preference Plus与Submonitor MKIII,中置是一支KEF LS-50,环绕声道则是天乐Kit-D小喇叭。设定时我只用Auto-EQPlus功能,并未手动调校,借以了解Velodyne对于超低音角色的看法,结果我得到了一个感觉,就是非常自然而轻松的低频表现,让DD-15+几乎化为无形。


    无形?这样是很好的意思吗?花这么多钱,难道买到的只是一个没特别感觉的超低音?事实上,我所说的自然与无形,意思是说DD-15+经过自动调校后,频段的接续竟是如此的平顺,感觉不出有任何膨胀或凸起的频段,DD-15+完全融入整个系统中,让原有的5声道变身为一个全频段播放系统,所以超低音就象是消失了般,感受不到它的存在。更棒的是,就连空间也好像不见了,没有驻波或是消化不了的频段累积。这和我过去所有的超低音使用经验大大不同。以前总是要把超低音的音量与分频点调了又调位置搬了又搬,才能好好坐下来试听,但DD-15+却可以完全不用理它,自动调校完便可开始自在地看电影或听音乐。

    优异的低频解析力
    把低频形容得很自然,是不是说另一面的意思是用DD-15+看电影其实不太过瘾?非也。我觉得DD-15+已具备动静皆自在的修为,无论轻重、强弱、多寡都拿捏得非常精准,例如DTS 2013年测试蓝光片中,收录的「超级战舰」片段,当外星战舰浮在海面上准备要发起攻击时,在瀰漫成一片的浑厚低频中,我仍可感受到隆隆震撼的极低频抖动与变化,与极强时的强弱层次感。由此可见,DD-15+绝不只是扩大机的驱动力足、音箱结构极扎实、单体性能极优异而已,还包括了Velodyne数位伺服控制系统的完美整合与调控,让低频既充足,又清晰,速度又快,延伸又好。
    但整部电影并不是从头震撼到尾,多半的时刻都不是音量满载,不然一下子就让人疲乏了。既然如此,像DD-15+这样的高性能超低音,在大半时候不就无用武之地了吗?事实上,电影中的音效无处不在,音乐在弱的乐段也有低频,厉害的超低音就是要在这些看似平静的时刻,也提供完整的音效与自然的低频延伸,让电影情境与音乐气氛能被充分呈现,而DD-15+就能够提供这样的感受。例如DTS的2010年示范片中「危机倒数」(The Hurt Locker)中,男主角在大街上穿上全副拆弹装,步行去拆除炸弹的片段,亦或DTS 2013年测试片「普罗米修斯」中,探险队深入异形巢穴的探勘片段,我都可以感受到在寂静背景衬托下,完整且全面的音效呈现所带来的诡谲气氛,更加大了随之而来高潮场面的震撼对比。

    优质低频带来全面升级
    又例如Queen乐团的「Rock Montreal」蒙特娄现场演唱会蓝光片,我听到的是厚实饱满,具有冲击力与沉着力量的低频,脚踩大鼓干净利落,速度感令人激赏。DD-15+的反应绝不落于被LAV-60 MKII综扩驱使的Submonitor MKIII低音柱之后,除了力度与量感外,DD-15+再无缝接轨地补足了整体低频的延伸性与层次变化,也让这个重要且伟大的摇滚音乐会实况听起来更过瘾,却也更轻松。

    附带一提的是,聆听过程中我除了可以透过遥控器轻松微调DD-15+的音量,以适应不同聆听内容外,DD-15+还内建多种声音模式,例如爵士、摇滚、流行、游戏…等,让我可以立即切换而获得不同的听感,就连空间都变成活的了。拥有DD-15+,不仅是拥有了完整低频,更是得到了极为优质的低频与空间条件,因为它可以针对你的空间条件自行调整,完美融入原来的系统,这样的方便性与整合度可不是换个更大的主声道喇叭可比拟。对多数人来说,低频往往是完整聆听系统中的最后一块拼图,DD-15+或许可以帮助你提早凑成完整图块,而且省时又省力。
