观唐家庭影院

基本情况慨括

位于观塘·云鼎别墅地下室的25平米私人家庭影院工程已经完成，这间结合了家庭影院与卡拉OK兼顾的视听空间，清新典雅的简约风格，经过前期准备和方案调整及有条不紊的施工，全案历时近一年，终于可以呈现最终的视觉效果。

方案设计及施工：索兰影音公司

地理位置：观塘·云鼎别墅

客户需求描述：小空间采用隐藏式声学处理是比较理想的私人影院设计方案，业主希望在地下室打造出一个可以容纳多人观影的私人影院。依托别墅整体刚性结构，房间具备良好的自然隔音性，为别墅地下影音空间奠定了独特优势。

家庭影院设计构建过程、声学处理和光学处理及特别设计

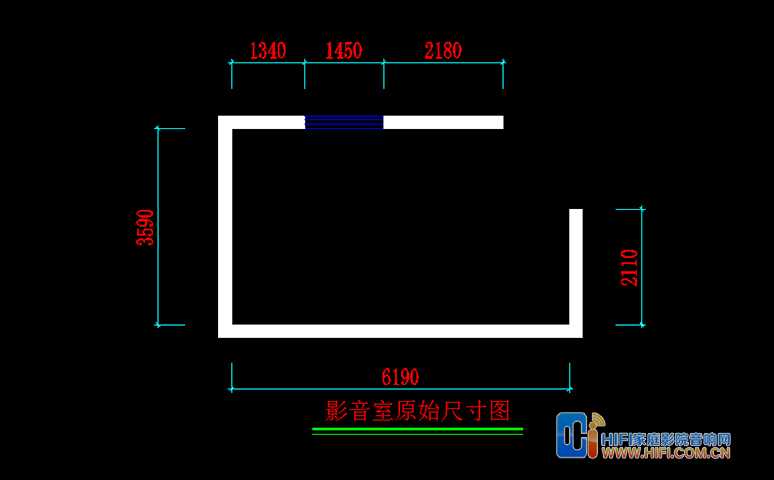

影音室位于别墅地下室，进门处原始结构不是完整墙体，需要经过土建砌成完整墙面，门洞尺寸经过沟通进行预留，定制声盾隔音门提升影音室门口隔音效果。

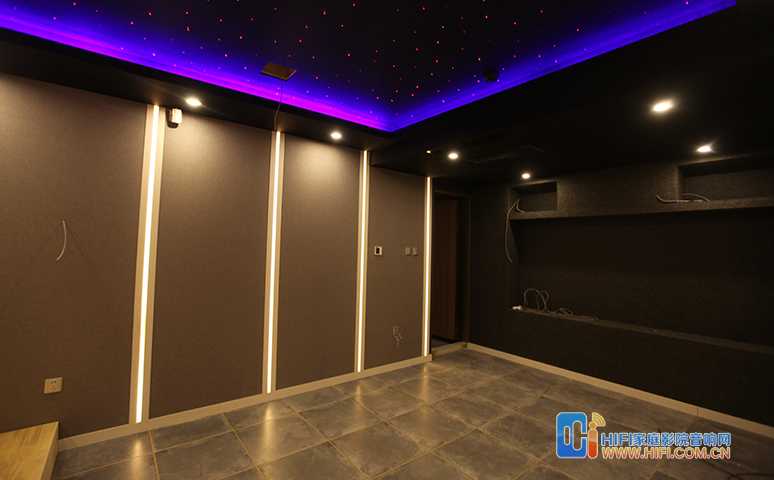

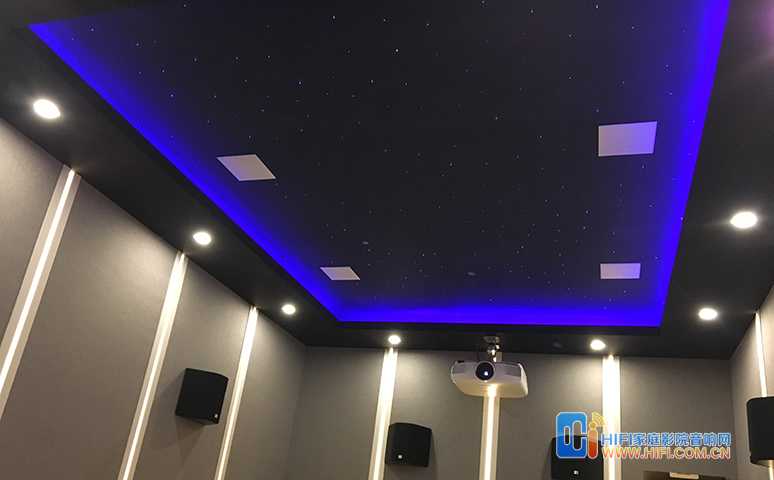

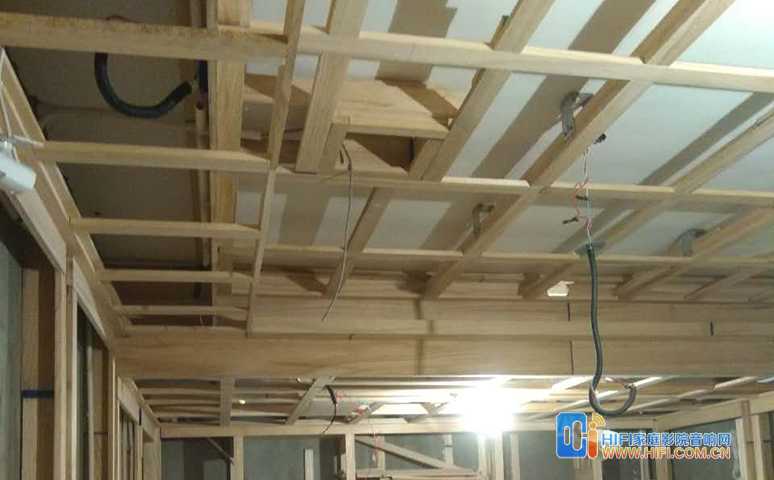

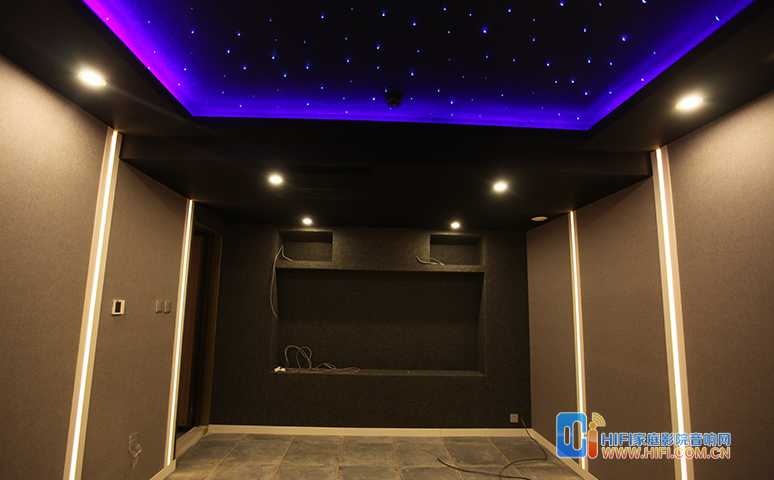

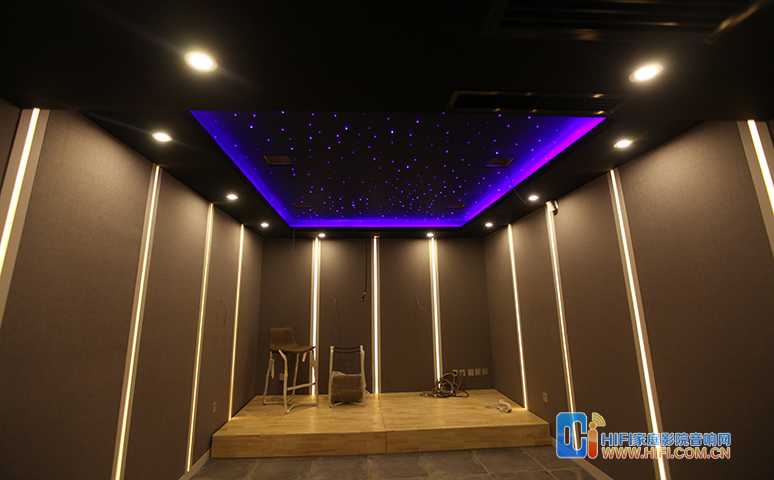

顶面管道复杂，并集中靠近前墙位置，因此顶面造型分为两个区域，前部由大吊顶包住原有顶面设施，后部区域为星空顶，空调的检修口和出风口设置在前墙的边吊，为了不影响前墙观影效果，原本浅色的风口处理成和边吊颜色接近的黑色。

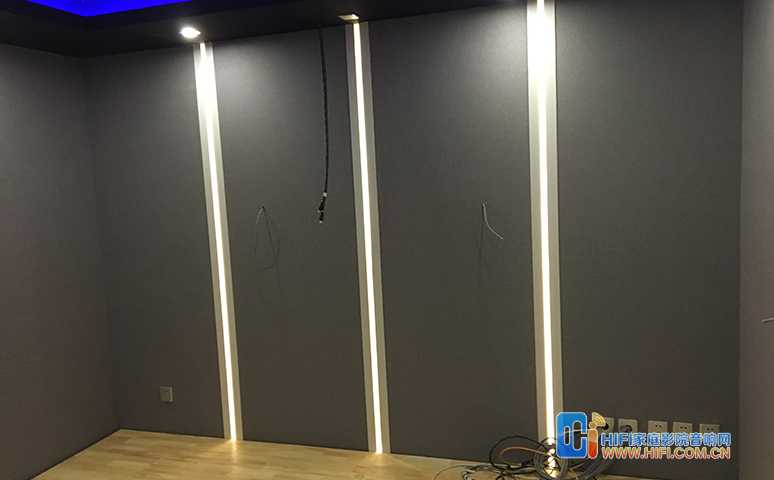

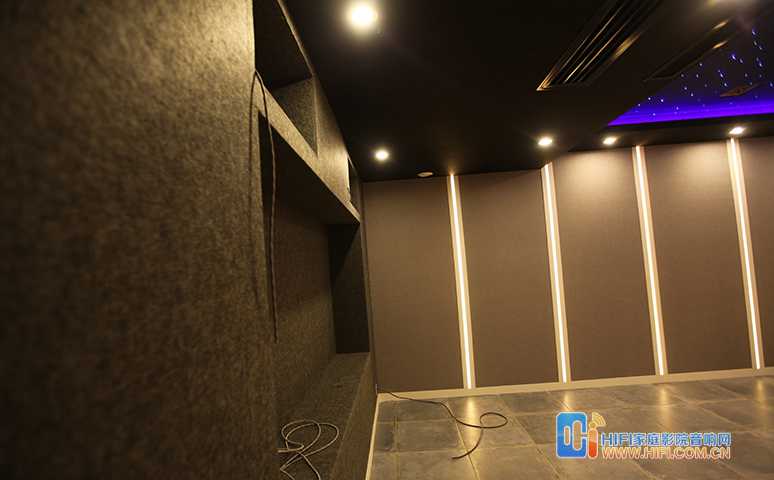

影音室以简约风格的清新、典雅为主，白色的进口贴皮搭配灰色的声学透声布，低调的讲述着客户对纯色的偏爱。隐藏式声学设计，将所有声场处理隐蔽其中，选用可调整型声学模块，通过测算预设吸声扩散点位，并根据现场进行灵活调整，最后以透声装饰布封面。

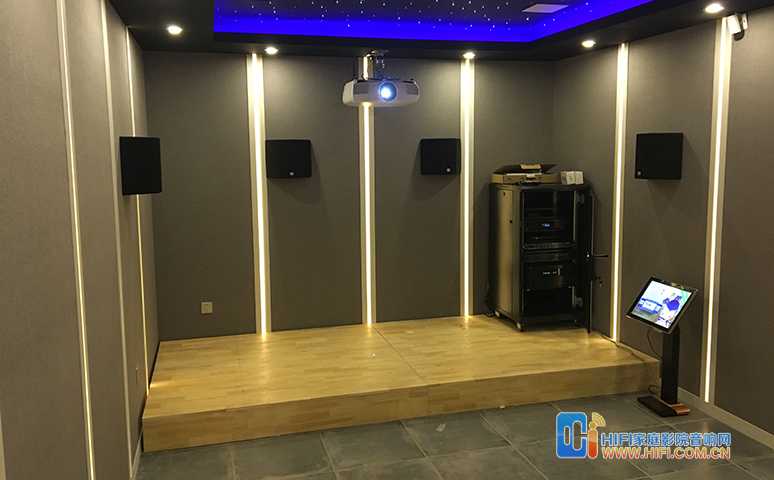

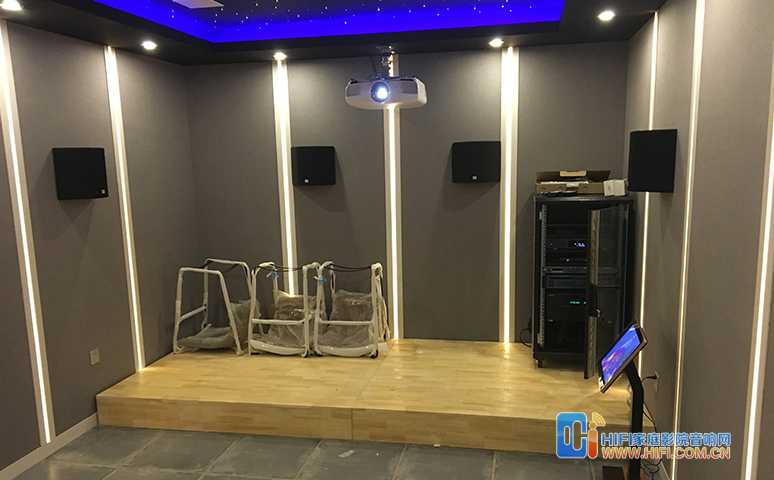

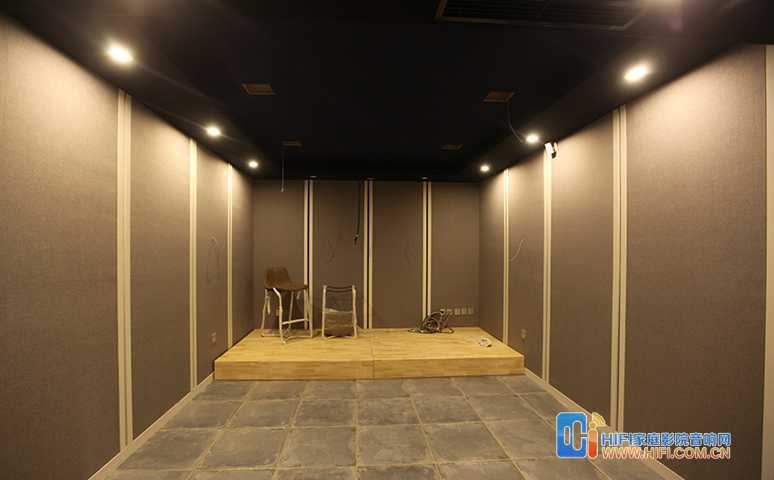

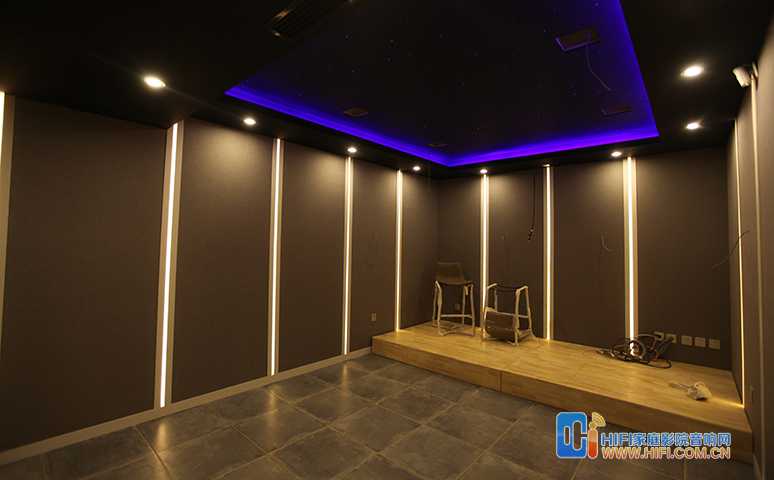

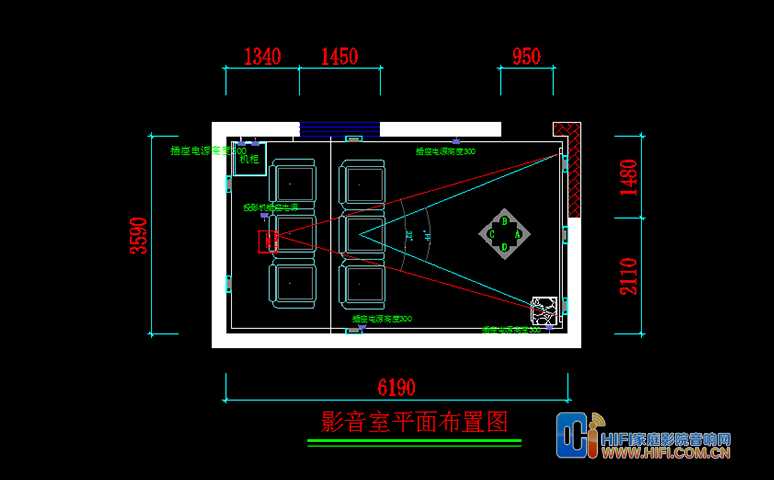

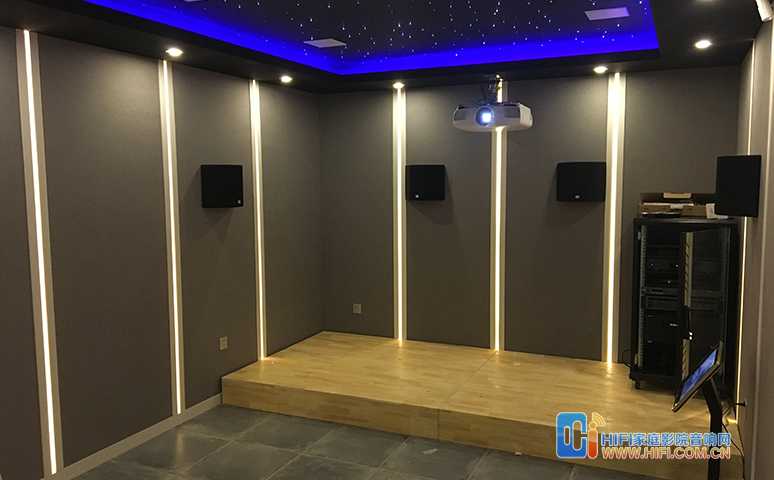

观景区设置了一个可移动地台，客户根据影音室装修完成面尺寸进行定制，后期可铺设脚感舒适的地毯完成面。

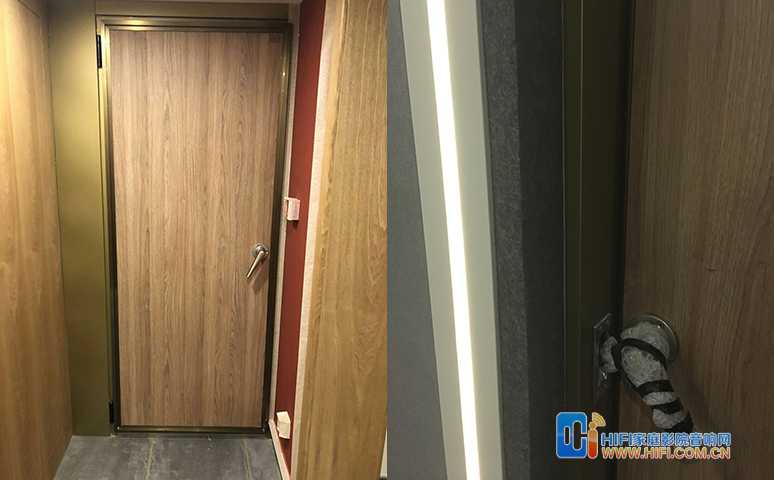

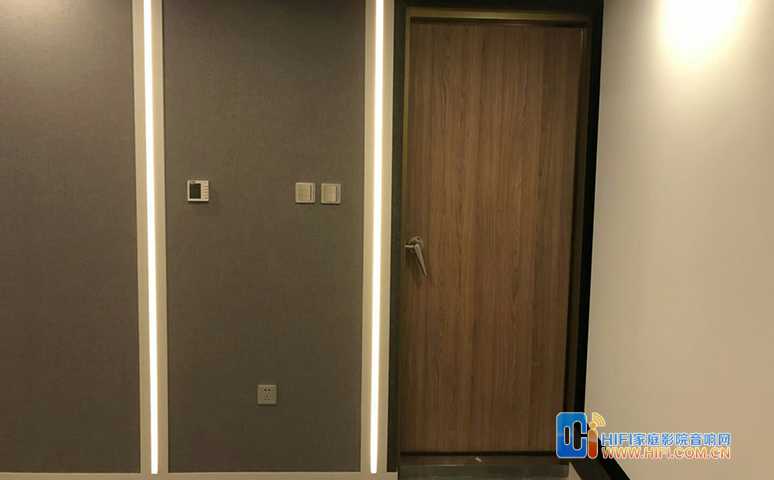

影音室隔音门效果让客户非常满意，在后期追加了一樘替换了别墅地下室设备间的门，并选用了与影音室隔音门完全相同的样式与颜色。

家庭影院系统调试与设计者的心得

首先这个房间是具有影院与卡拉OK功能的视听环境，各方面设计中兼顾解决方案，从色彩的搭配不追求华丽的色彩，采用对视听色彩具有衬托作用的灰暗纯色。

对于声学处理使用了可后期调整的声学处理单元，声音的特点混响的变化可以根据后期调整模块改变不同的风格。

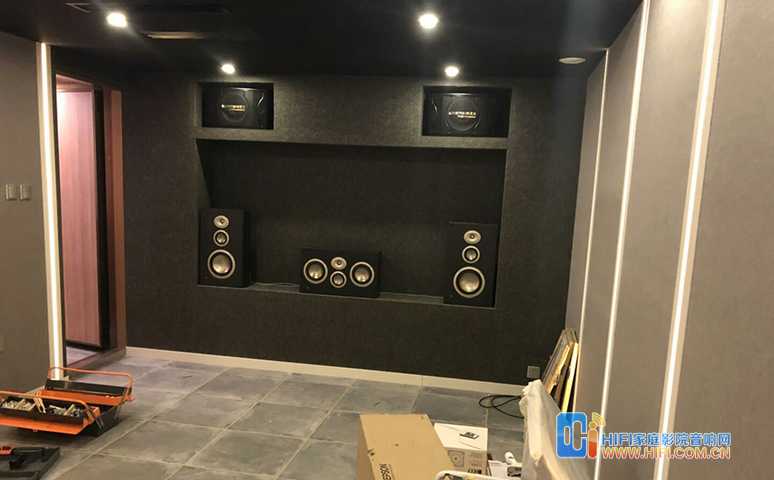

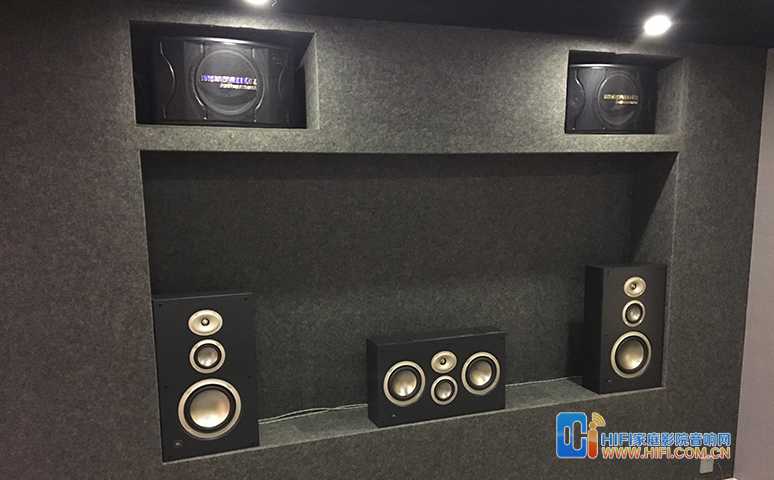

影音室由JBL系列打造影院系统，由KEF嵌入音箱担纲顶置声道，组成7.1.4全景声系统。前置音箱隐藏在幕布后方，顶置声道由融入星空顶之中，白色面罩与深色顶面形成对比，让你不用明显注意到它，但也不会忽略它的存在。

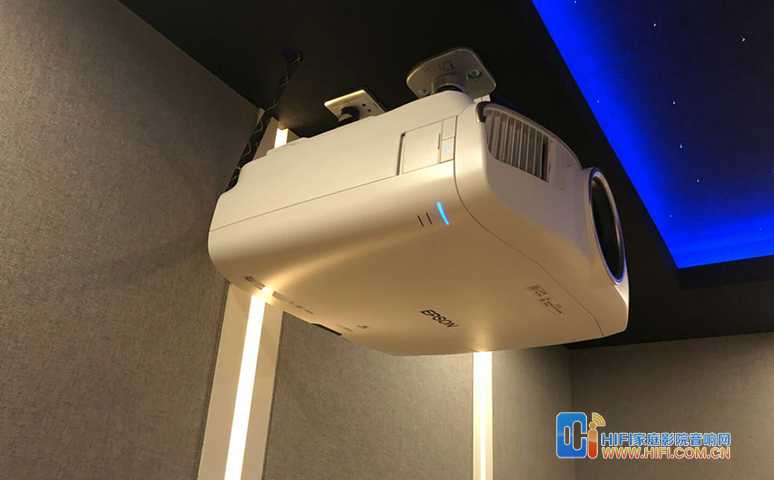

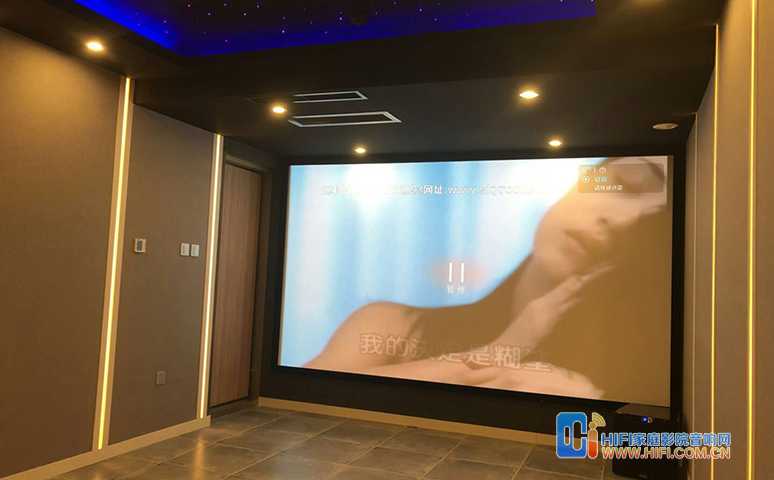

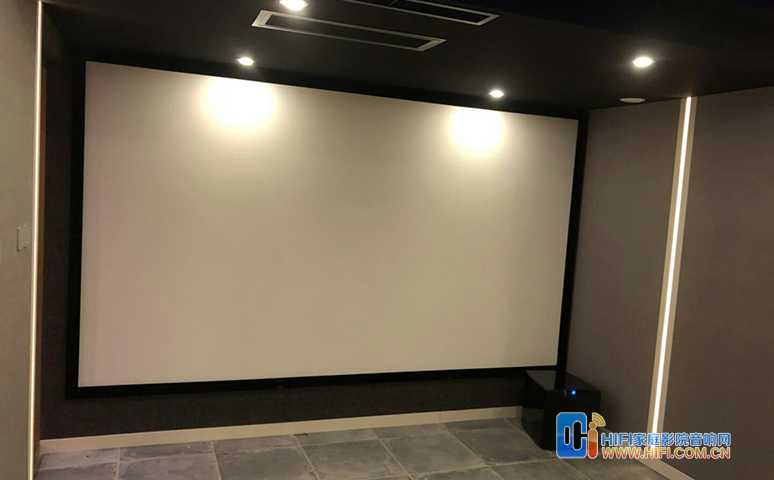

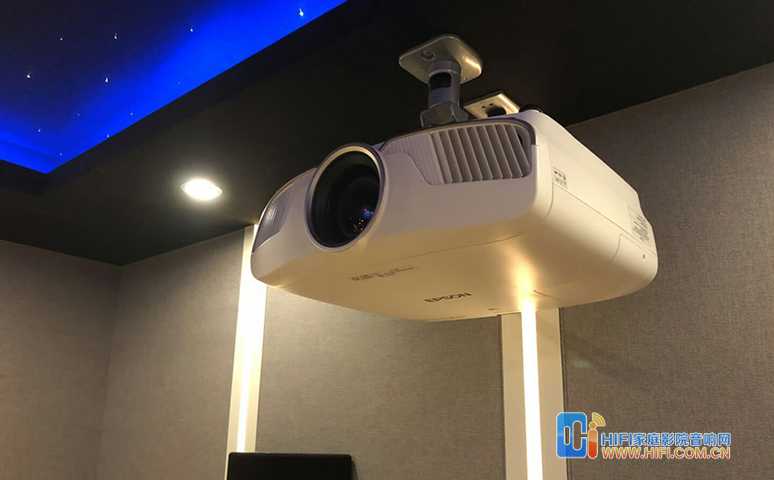

视频系统选用爱普生TW8300，其投影效果色彩饱满，对比度高，黑位的表现深沉而实净，是3D投影机中相当不错的选择。为保证最大画面体验，特别定制了非标尺寸的透声幕布。

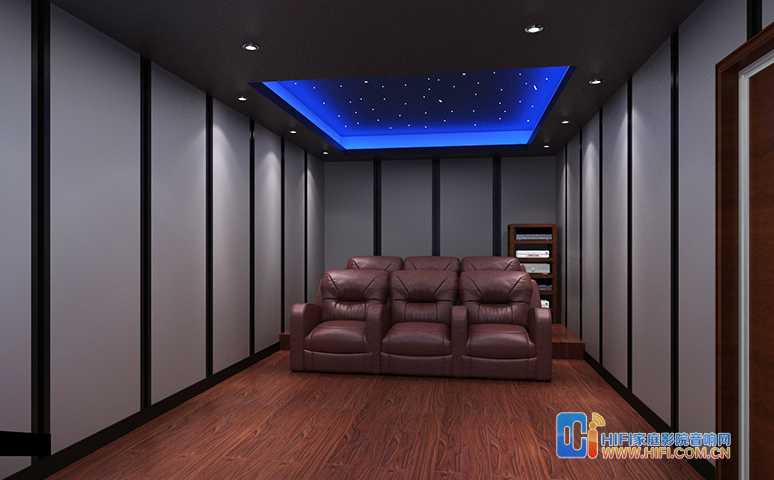

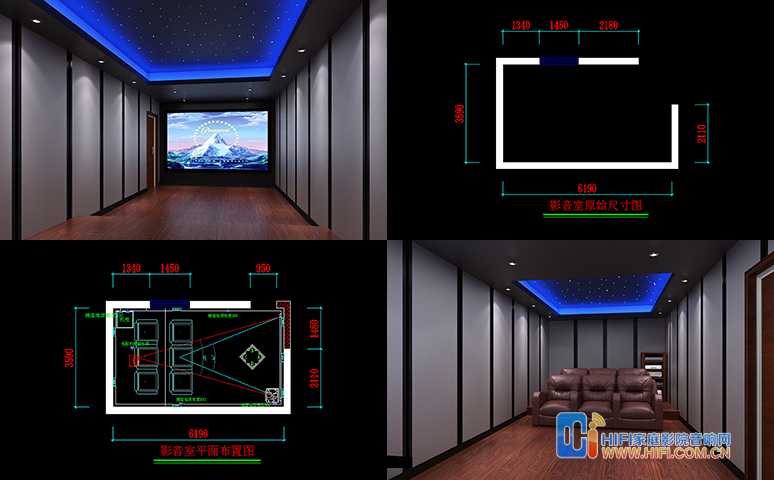

家庭影院设计花絮

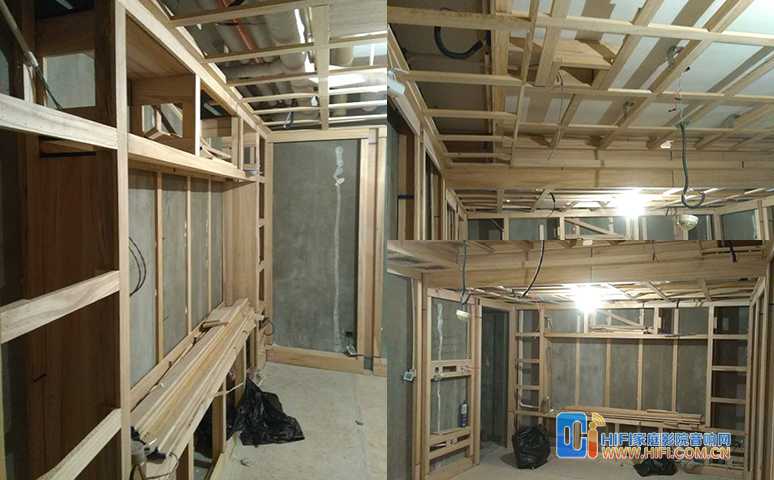

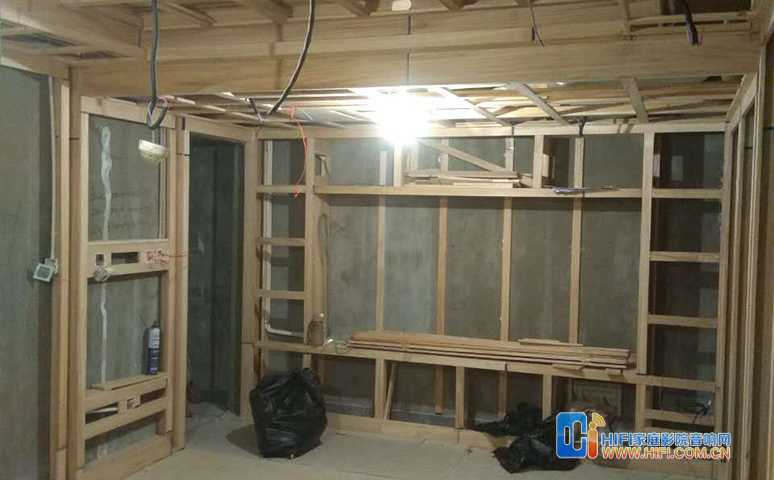

家庭影院装修花絮

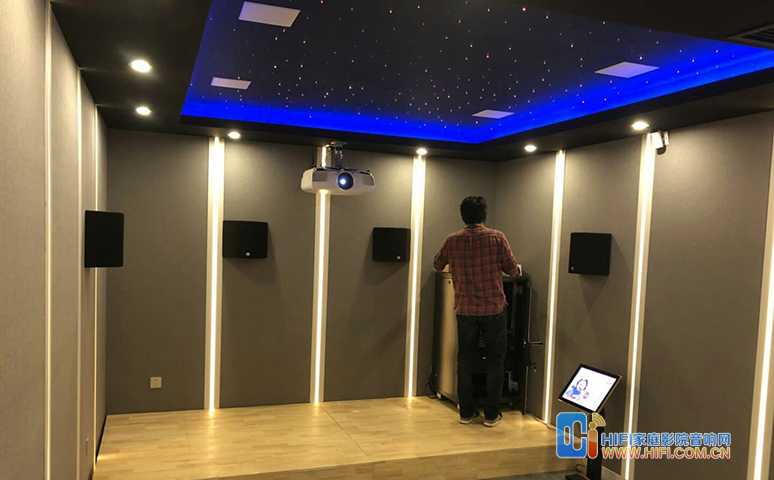

家庭影院调试花絮

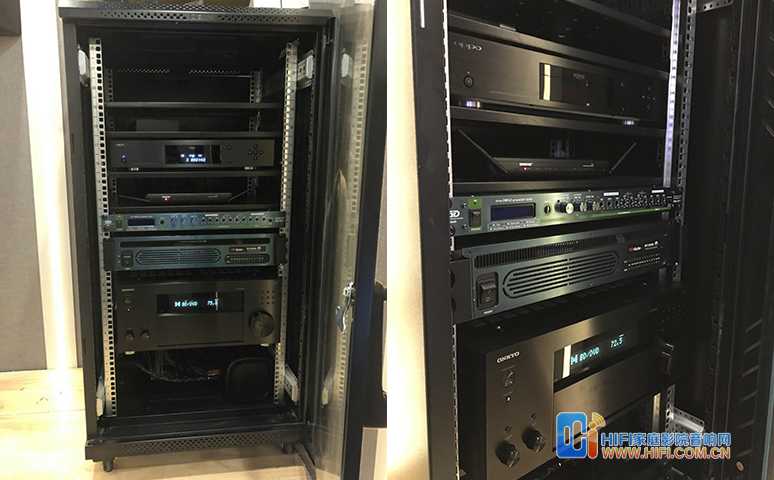

器材列表

7.1.4声道全景声影院系统+2声道K歌系统

音响设备：

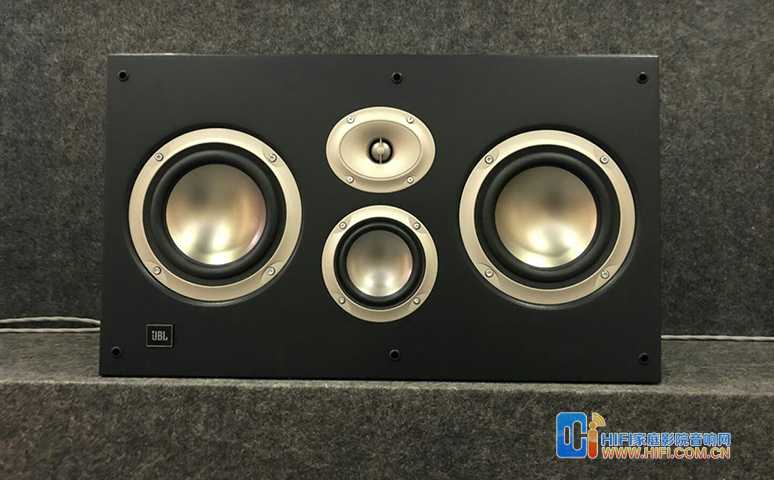

JBL S4HC中置音箱 1只

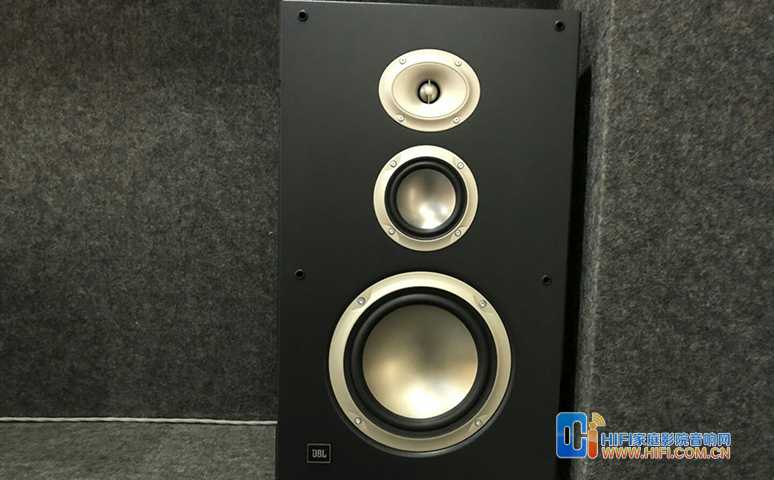

JBL S4VC 前置音箱2只

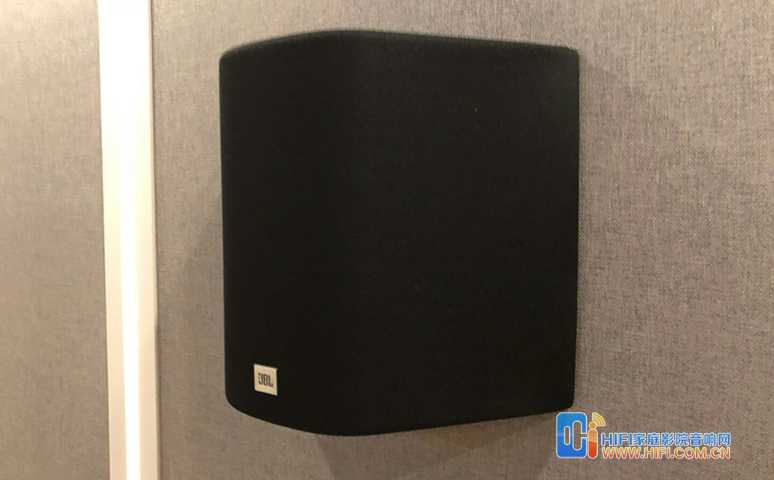

JBL P520S 环绕音箱4只

KEF 160QS 顶置音箱4只

威力登SPL1200 低音炮1台

安桥RZ3100 功放1台

信号源设备：

OPPO 203播放器1台

视频设备：

亿立定制画框透声幕布 1块

爱普生TW8300 1台

卡拉OK设备：

马兰士 MKS-1000MKII 2只

索兰定制功放 1台

索兰定制效果器 1台

雷客4T点歌机（含点歌屏）1套

舒尔PG58麦克一拖二 1套

观塘·云鼎JBL极品系列打造7.1.4全景声私人家庭影院案例

基本情况慨括

位于观塘·云鼎别墅地下室的25平米私人家庭影院工程已经完成，这间兼顾家庭影院视听与卡拉OK的影音娱乐空间，采用简洁隐藏式设计风格，搭配JBL极品系列嵌入式音响系统和2声道卡拉OK系统。干净整洁的影音娱乐空间，大画面逼真视觉体验，让影音娱乐完美融合。

方案设计及施工：索兰影音公司

地理位置：观塘·云鼎别墅区

声学设计

因为兼顾影院与卡拉OK两套系统，声音环境与声场的控制就显得十分必要。声学设计采用隐藏式声学处理，通过声学软件测试计算出吸声与扩散的区域，在私人影院装修过程中进行灵活调整。外饰由透声布封面，搭配灰色系迎合影音室深沉黯哑的环境氛围，点缀木色装饰线。

顶面没有采用星空顶设计，而是以弧形造型设计处理顶面中高频反射波。灯饰点缀浅色顶面，与地面颜色相呼应。

影音室特别定制了一套声盾隔音门，隔音效果超过40分贝的声学产品，解决了私人家庭影院隔音最一环的利器。影音室内无论是看大片还是K歌，都不用担心会影响到家人了。

音频设计

这间影音室由JBL极品系列组建7.1.2声道全景声影院系统。前置及环绕音箱均是JBL极品系列4号箱成员，此系列中的每个成员，都可以让无形的美妙音乐包围着听众，且都是拥有THX Ultra2认证的音箱，搭配经典的JBL低音，强劲真实的音效绝对满意这个选择。

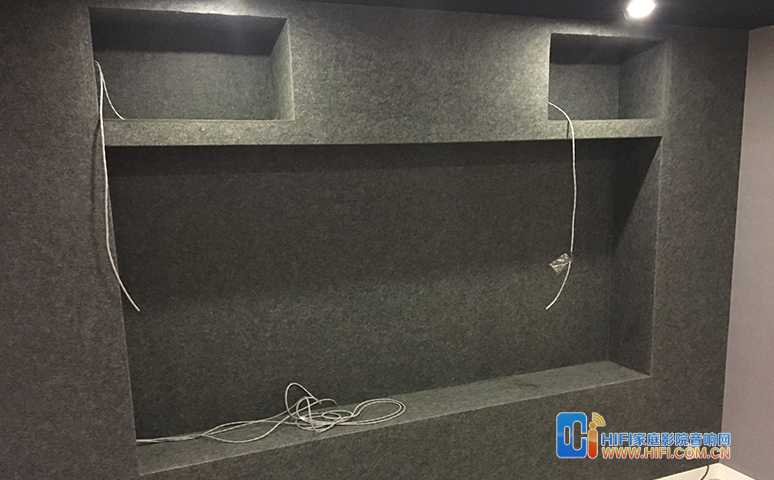

另外，整套音响系统均采用嵌入式安装，全部隐藏在墙面装饰及投影幕布后面，为了保证最大画面，低音炮安放在后墙。

顶置音箱选用了JBL 8IC音箱，其超薄的箱体可以让顶面不至于下落太多外，传承自JBL M2 Master 参考级监听器的波导技术，经过优化的驱动器定位和网络整合可在整个房间的任何位置产生理想的性能和逼真的声场成像。可以看到白色装饰性零边框磁性网罩隐藏在边吊中，让你不用明显注意到它，但也不会忽略它的存在。隐蔽与超卓声音性能兼顾。

视频设计

EPSON TW8300家庭影院投影机作为延续TW8200的家用投影机产品，在激光4K投影机不断出新的今天，这台机器似乎略显过时，但成本高与4K片源匮乏使得3D高清投影机仍然是主流。而TW8300的竞争力依旧领先，色彩饱满，对比度高，黑位的表现深沉而实净，对于并不急于升级4K机型的客户，这个级别的3D投影机仍是不错的选择。

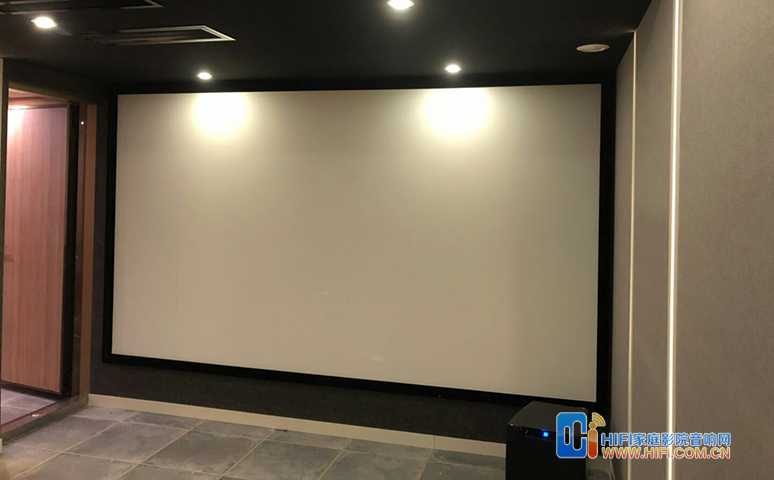

视频系统的另一个组成就是幕布，这里使用的150寸画框幕，四周综合平面定位，确保幕布受力均匀，有效消除“V”型波纹，使幕面非常平整、耐用，幕布形成绝对纯平的镜面效果。

安装与调试

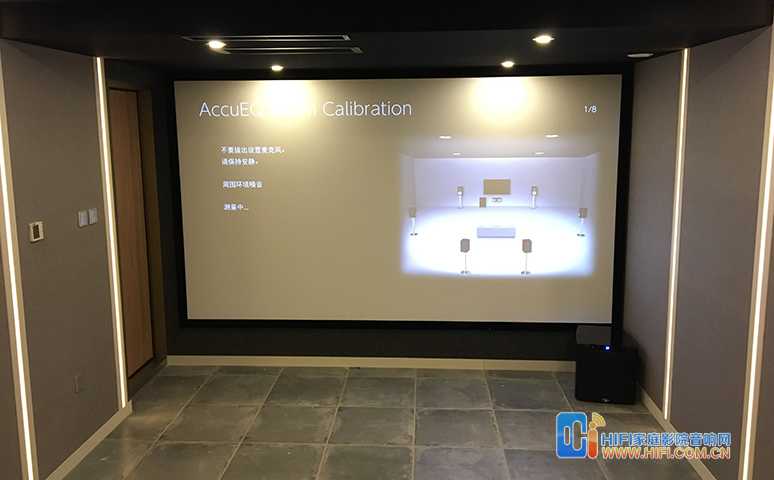

设备的安装与系统调试可谓一气呵成。全景声系统的调试必然要用到杜比3演示碟，在观看电影片段时，准确真实的声音定位，高清画面带来的逼真视觉体验，全景声系统真实而强劲的表现让人兴奋。

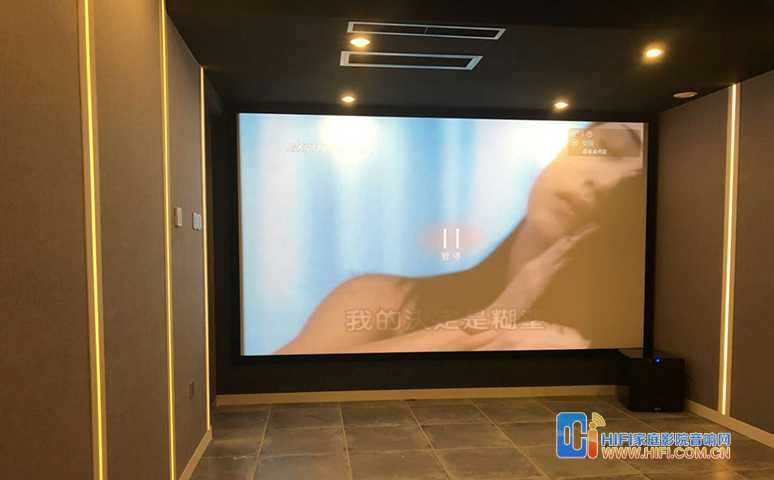

卡拉OK系统的体验同样精彩，这套以“K歌”为主题的2声道系统，表现出的声音饱满，人声层次分明，低频声音厚实，让人沉浸在唱K的乐趣之中。

家庭影院设计花絮

家庭影院装修花絮

家庭影院调试花絮

器材列表

7.1.4声道全景声影院系统+2声道K歌系统

音响设备：

JBL S4HC中置音箱 1只

JBL S4VC 前置音箱2只

JBL P520S 环绕音箱4只

KEF 160QS 顶置音箱4只

威力登SPL1200 低音炮1台

安桥RZ3100 功放1台

信号源设备：

OPPO 203播放器1台

视频设备：

亿立定制画框透声幕布 1块

爱普生TW8300 1台

卡拉OK设备：

马兰士 MKS-1000MKII 2只

索兰定制功放 1台

索兰定制效果器 1台

雷客4T点歌机（含点歌屏）1套

舒尔PG58麦克一拖二 1套

观唐·云鼎坐落于密云云佛山畔，常年空气清新风景秀丽，距离密云水库驱车大概一刻钟左右，快节奏的生活会让人处于亚健康和稍有压力的状态下，选择在观塘云鼎居住的客户可见对生活的质量要求很高，对品质的要求亦有自己一番见地。

影音室的声盾隔声门客户非常满意，后期特意追加一樘用在已经装好门的设备间。

设备间已经安装了一樘市面普通隔声门，客户在看到影音室声盾隔声门的时候，选择换掉原来的普通隔声门。

声盾隔声门有清华大学声学实验室的隔声检测报告，门饰面也有防火板、软包、硬包等多种材质组成。

而最主要的内部多层隔声环保复合材料及钢结构主体，进口加压气闭门把手，一体成形六向重力铰链，每平米重量大概55公斤左右，声盾隔声门每一个细节的严格筛选和把关，都是我们对每一位客户认真负责的诚恳态度。
