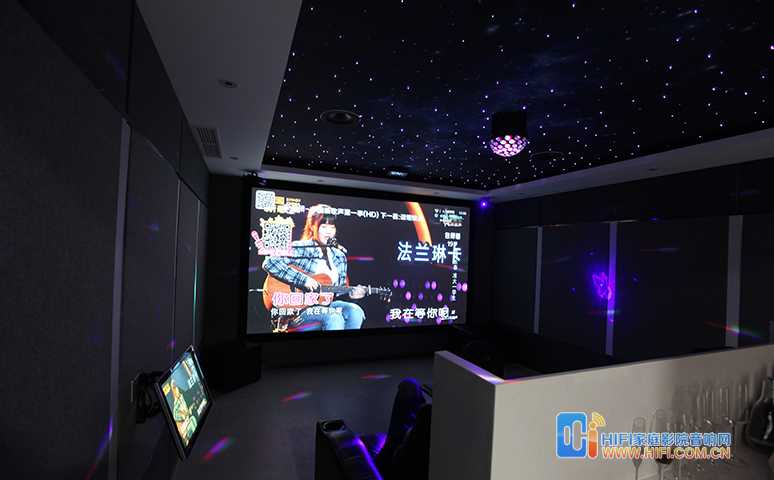

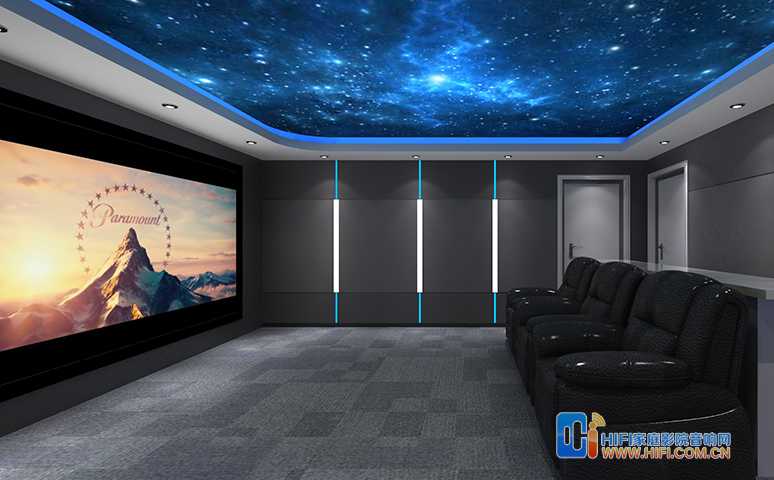

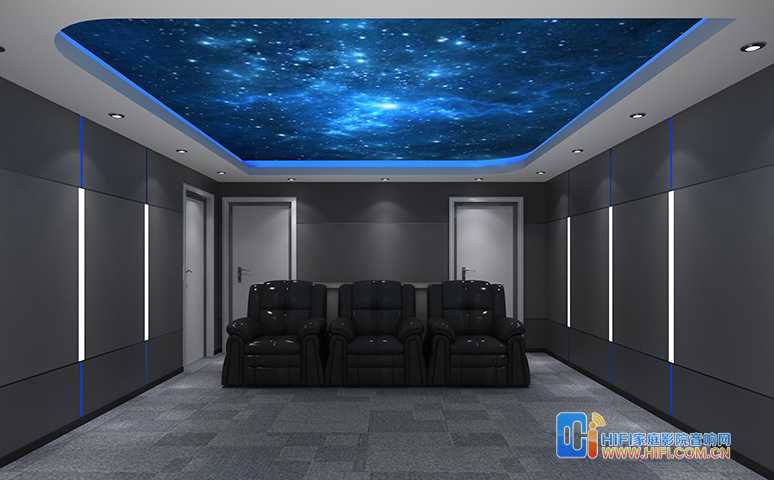

碧水庄园-影音房效果图

碧水25平米私人家庭影院

智能炫酷的多功能娱乐空间 碧水7.1.4全景声私人家庭影院案例

基本情况慨括

此次碧水庄园25平米私人家庭影院工程，从方案设计到最终完工，通过声学装修施工、设备安装及智能调试等各环节的紧密配合，前后历时不到1个月的时间，将这间结合了私人家庭影院与卡拉OK系统的多功能视听空间，最终效果顺利呈现。

方案设计及施工：索兰影音公司

地理位置：碧水庄园

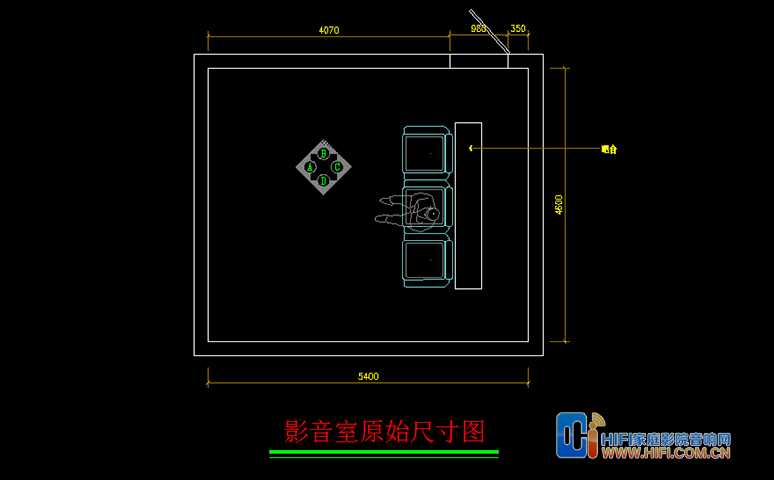

客户需求描述：小空间采用隐藏式声学处理是比较理想的私人影院设计方案，业主找到索兰影音，希望打造出一个兼顾私人家庭影院和卡拉OK的多功能娱乐空间。偏正方格局的房间带来了较明显的声学缺陷，在声学设计中需要进一步处理。

家庭影院设计构建过程、声学处理和光学处理及特别设计

此次项目属可谓时间紧任务重，从方案设计到最终完工，前后历时不到1个月的时间。设计、施工、材料准备、设备安装、智能调试等各环节协调配合显得尤为重要。

影音室设计兼顾影院与卡拉OK娱乐，前墙采用透声嵌入式框架结构，前置音箱隐蔽于空腔中，四周以吸声处理音箱后区硬反射，避免对直达声的干扰。侧墙及后墙的声学设计上采用了空腔龙骨层，其内嵌空腔结构安装可调整型声学模块，并可根据后期声场环境进行灵活调整，表面使用专业透声布料进行封装，形成隐藏式声学处理层。

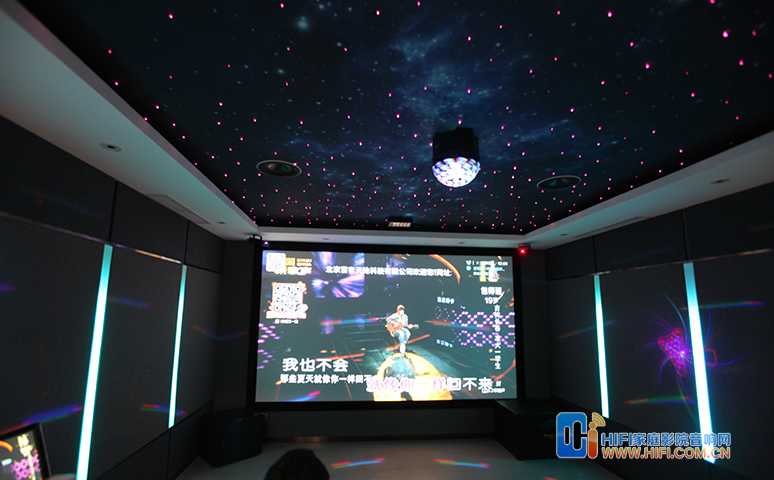

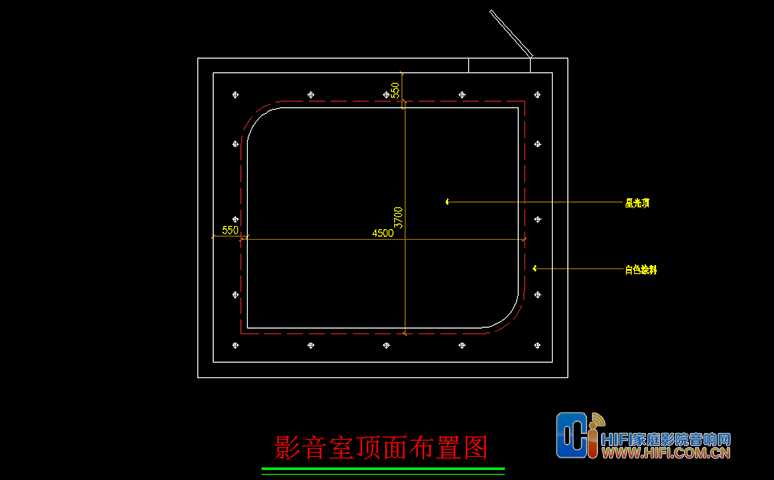

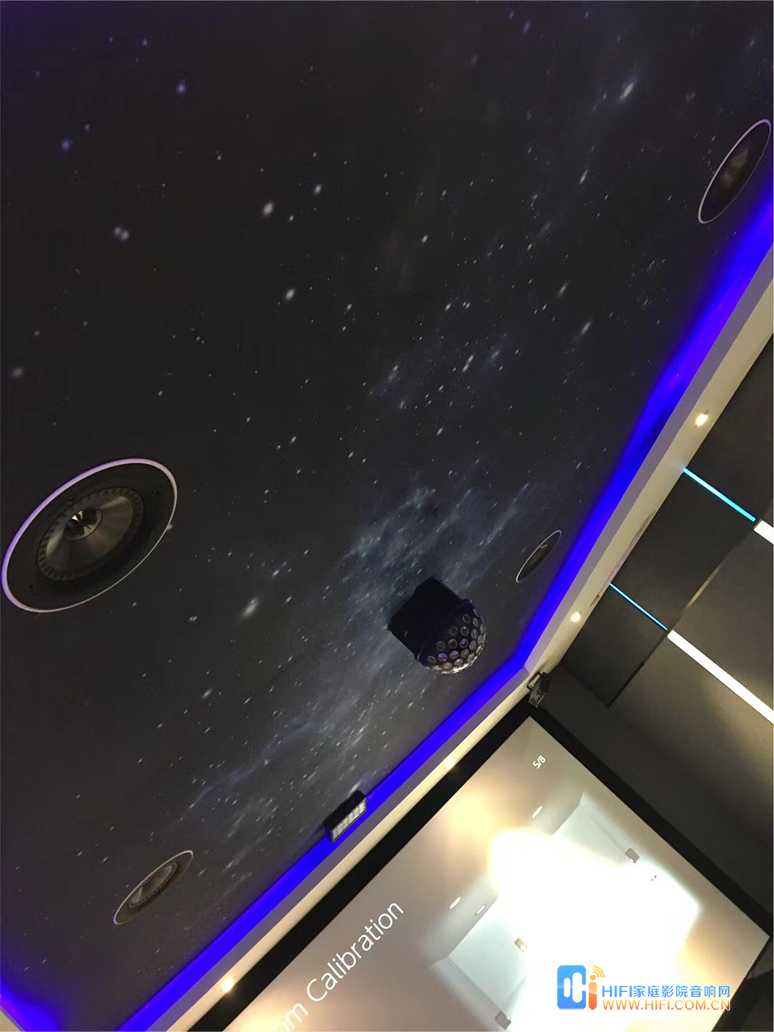

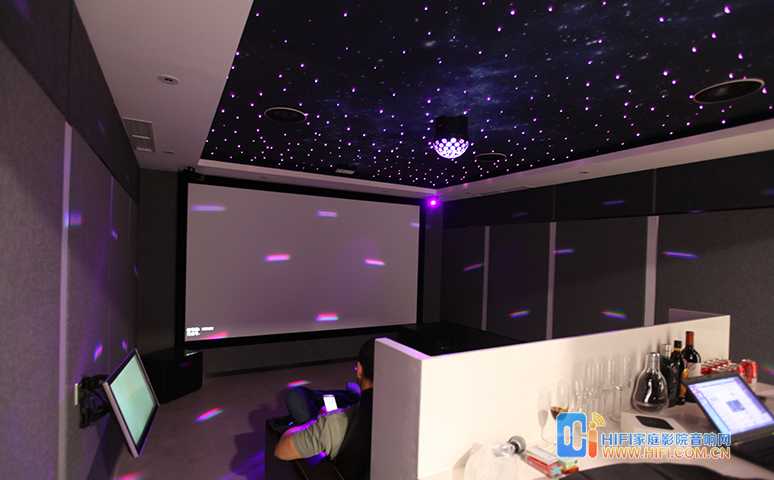

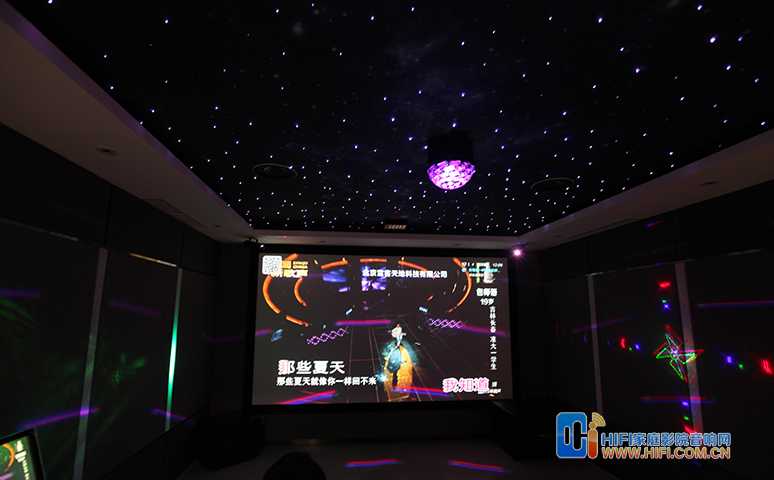

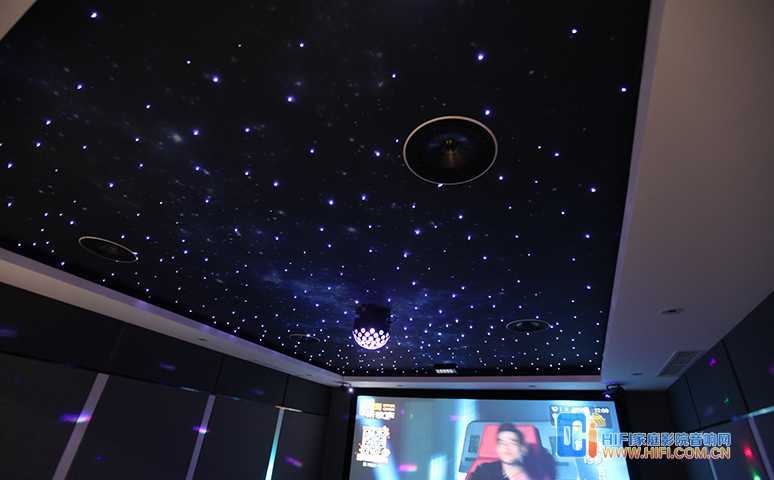

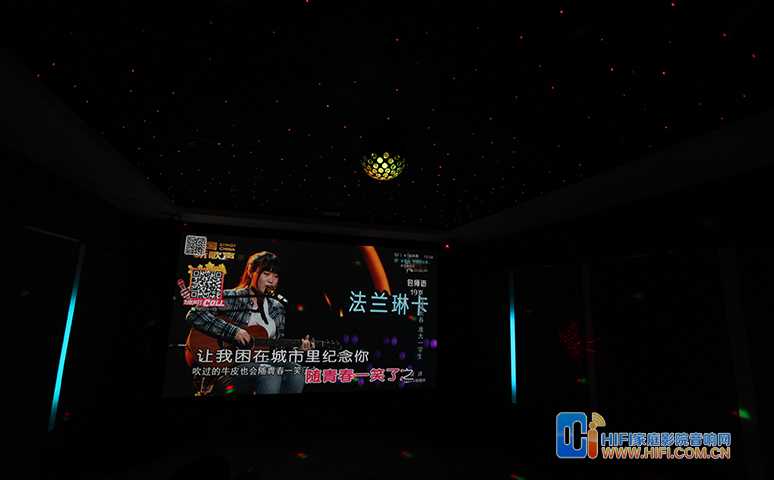

房间偏正方格局带来了较明显的低频驻波，第一反射区通过定制型低频吸声模块克制低频缺陷。顶面采用喷绘图案配上自然星光效果的星空顶，由于房间高度上的缺陷，星空顶表面吸声处理将天花对地的中高频反射也在理想范围内。

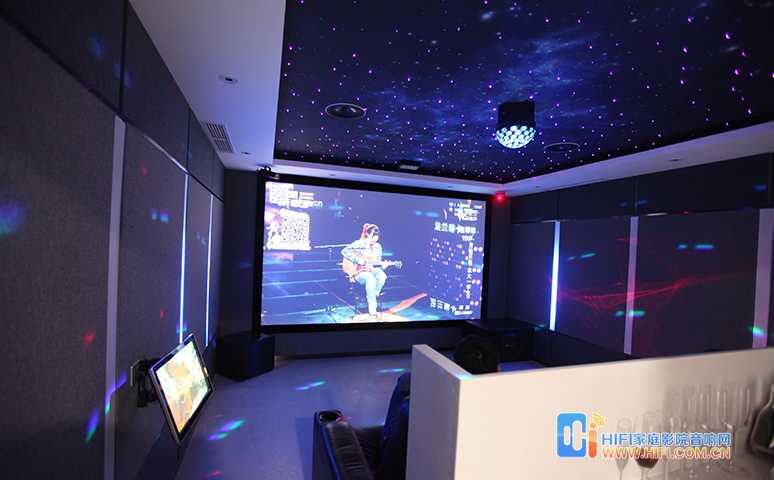

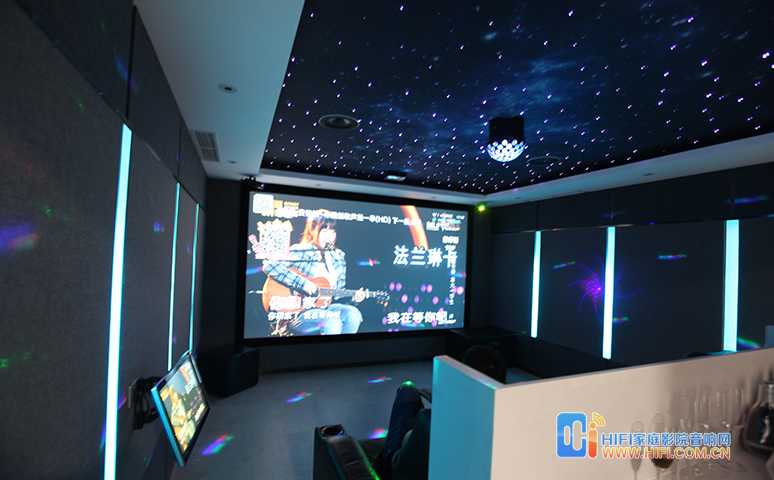

影音室色调以简约风格配合影院的暗沉为主，灯饰设计上则配合卡拉OK系统打造炫酷风格。灰色的声学透声布，隐藏式声学设计，将所有声场处理隐蔽其中，选用可调整型声学模块，通过测算预设吸声扩散点位，并根据现场进行灵活调整，最后以透声装饰布封面。

家庭影院系统调试与设计者的心得

此次影院系统全部由KEF CI系列THX认证音箱组建，采用经典的7.1.4全景声配置。前置及环绕音箱使用Ci3160RL-THX，这是一款高输出音乐和家庭影院扬声器，采用165mm(6.5in)Uni-Q同轴共点单元，配有一对165mm(6.5in)中音单元。顶置声道Ci200RR-THX同样采用Uni-Q同轴共点单元，成就“自由聆听”体验。搭载着冠状波导器的38mm(1.5in)铝质导管式高音单元，放置在200mm(8in)铝质低/中音同轴共点单元中心上，其声学效果就如同声音直接来自屏幕一般，性能达到一流家庭影院标准，具有宽广的扩散性，让房间中的每个人都能欣赏同样精准的声像。

Ci3160RL-THX和Ci200RR-THX入墙式扬声器具有恰当的频率响应、高功率输出以及传统音箱的声场和气势，能提供震撼THX环绕声性能，而且可以隐藏安装，与私人家庭影院隐藏式声学设计风格完美融合。

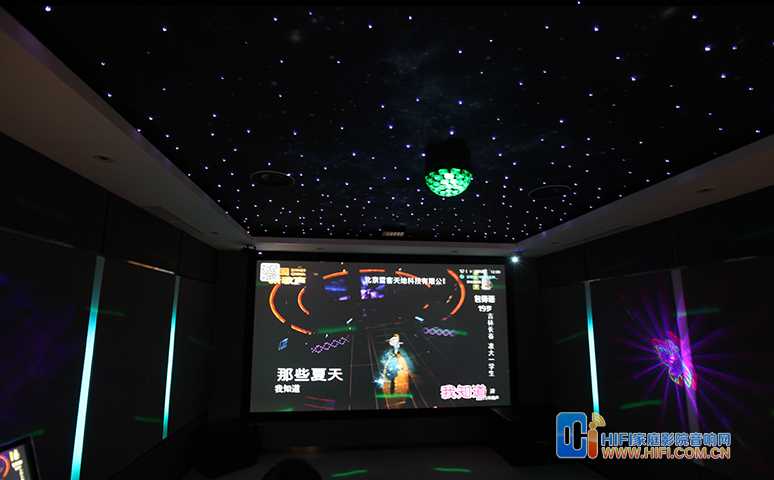

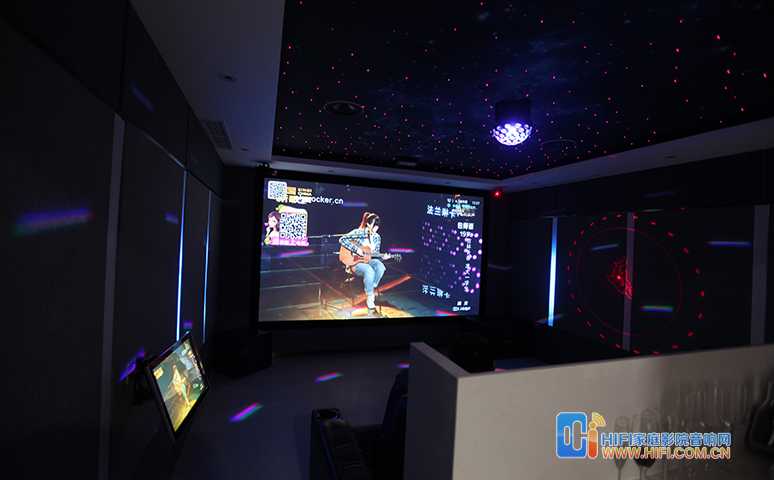

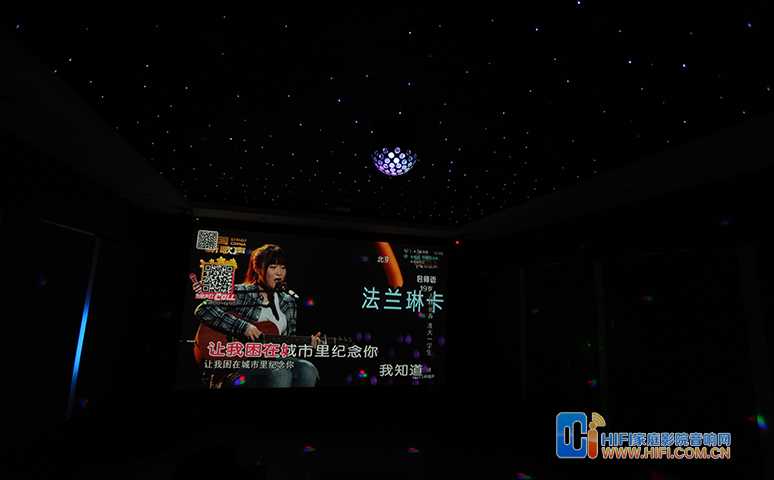

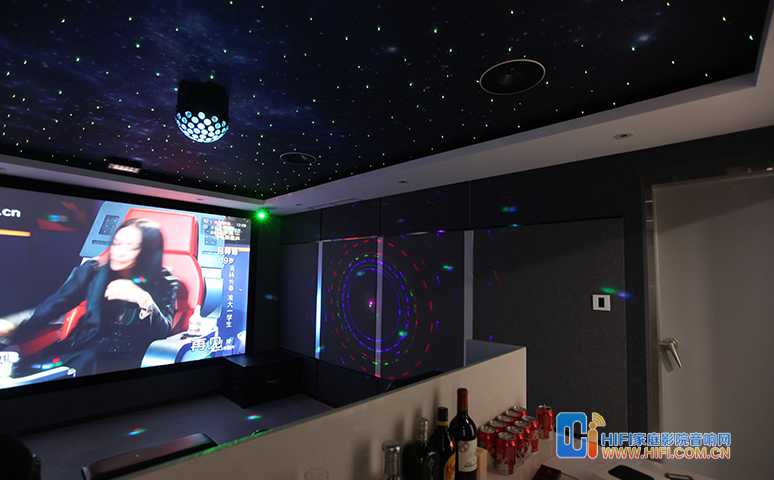

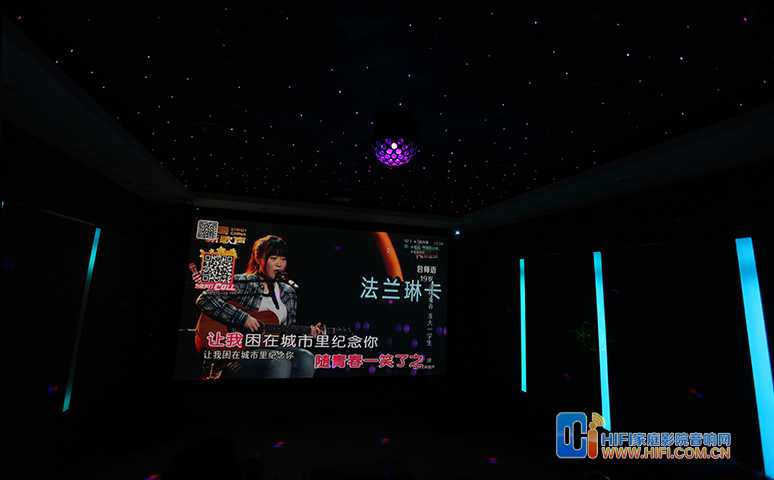

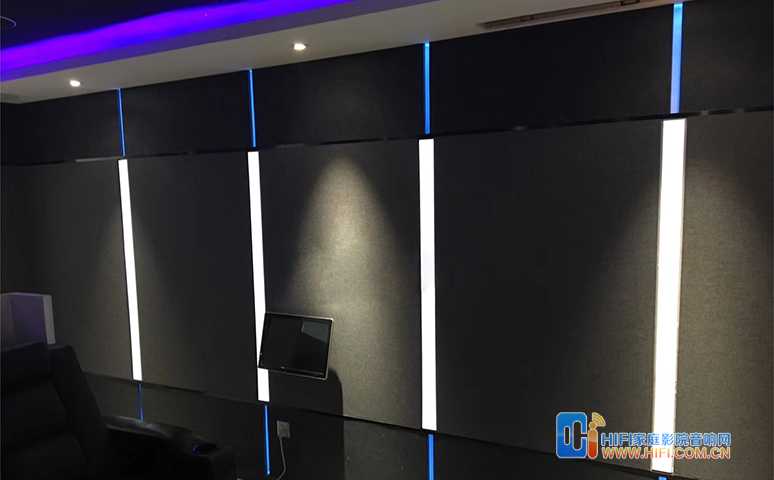

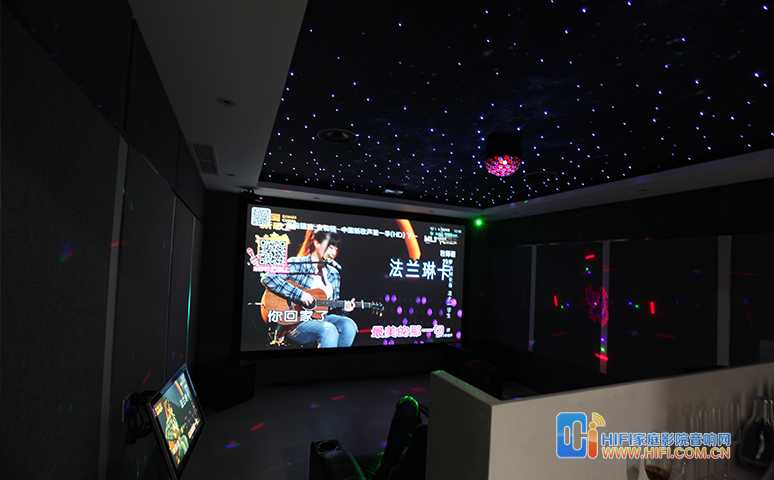

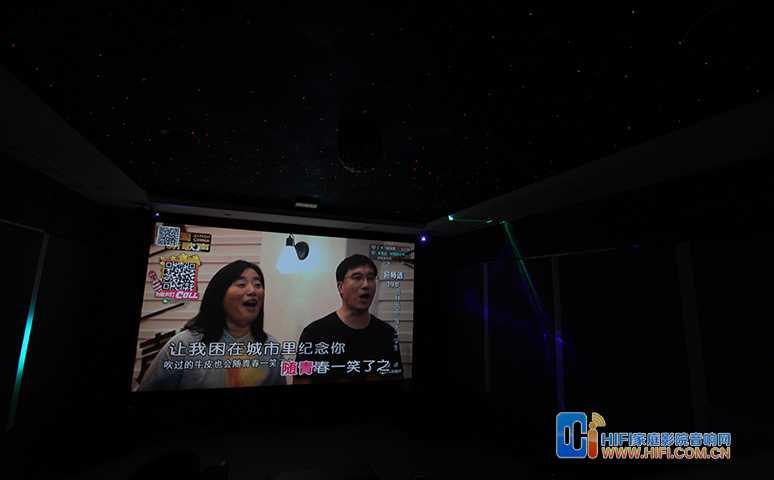

墙面安装发光灯片，通过声音控制结合卡拉OK系统，在K歌时，根据人声及音乐声音变化，墙面灯饰散发出不同颜色和模式的灯光效果，融入球形镭射灯光，整个娱乐空间炫丽出彩。

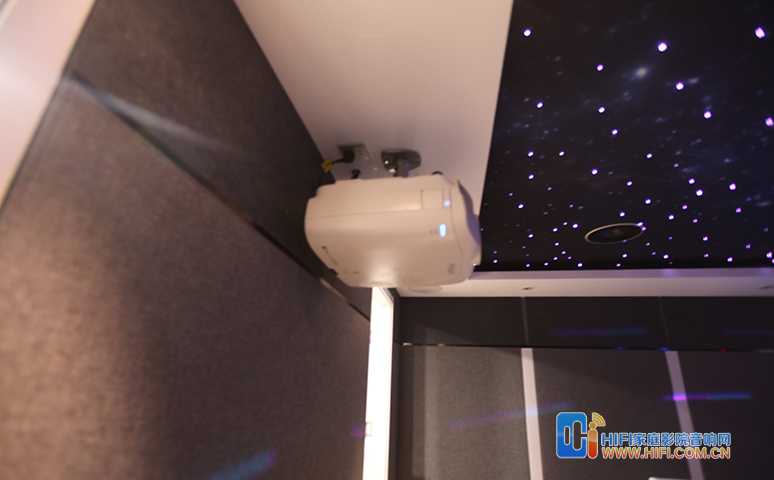

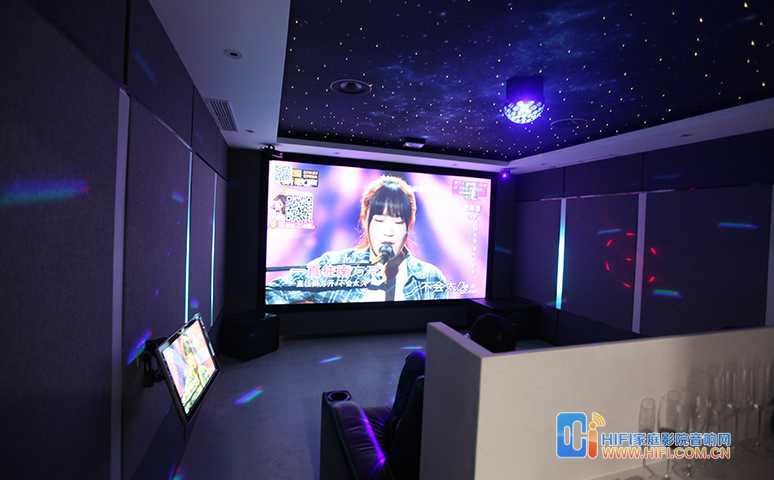

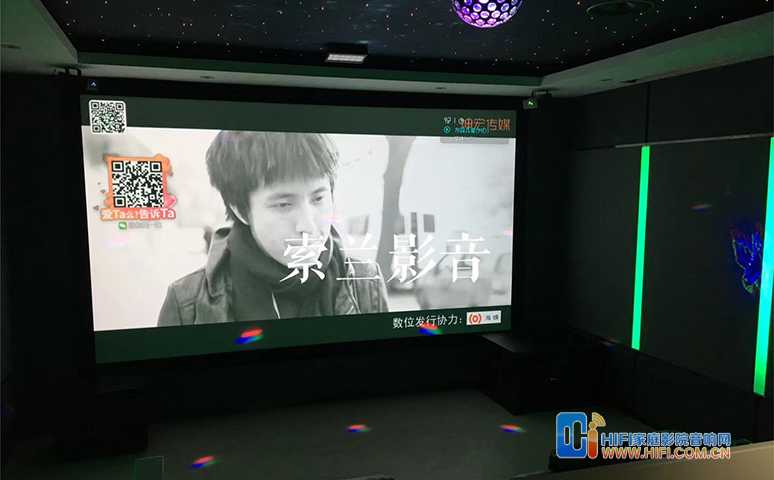

视频系统选用爱普生TW8300，其投影效果色彩饱满，对比度高，黑位的表现深沉而实净，是3D投影机中相当不错的选择。配合140寸大画面银幕，透声框架幕四周综合平面定位，能有效消除“V”型波纹，使幕面形成绝对纯平的镜面效果。

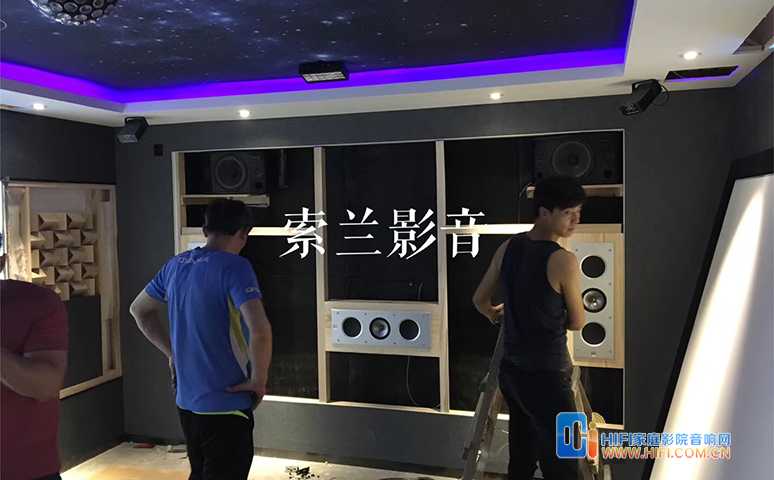

家庭影院设计花絮

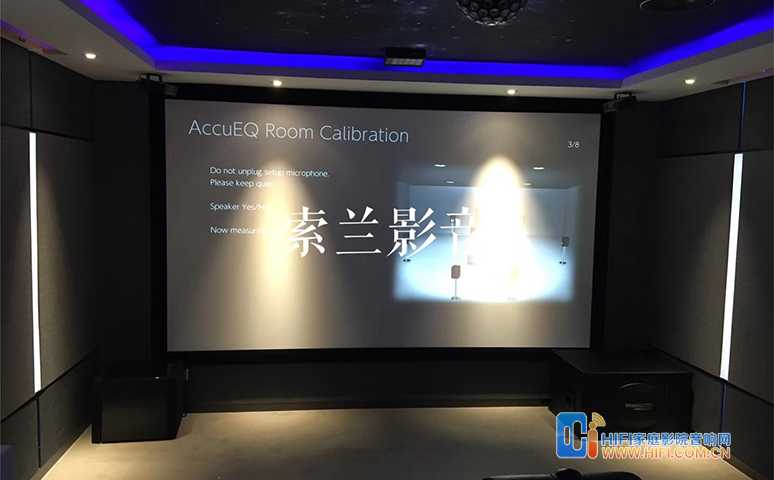

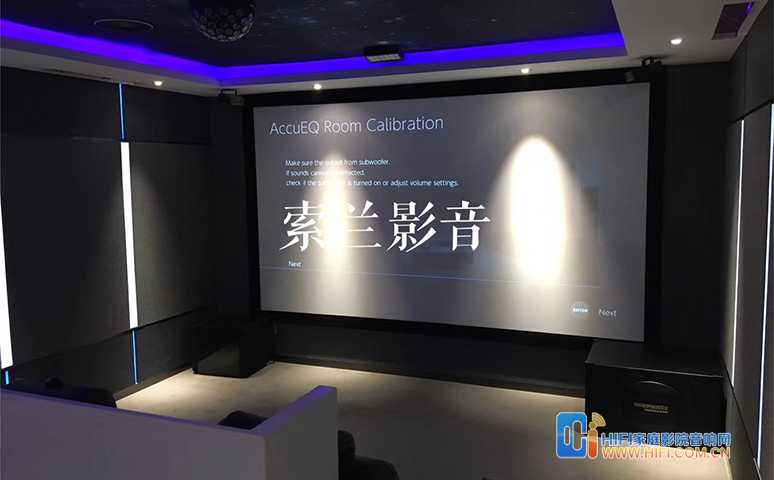

家庭影院调试花絮

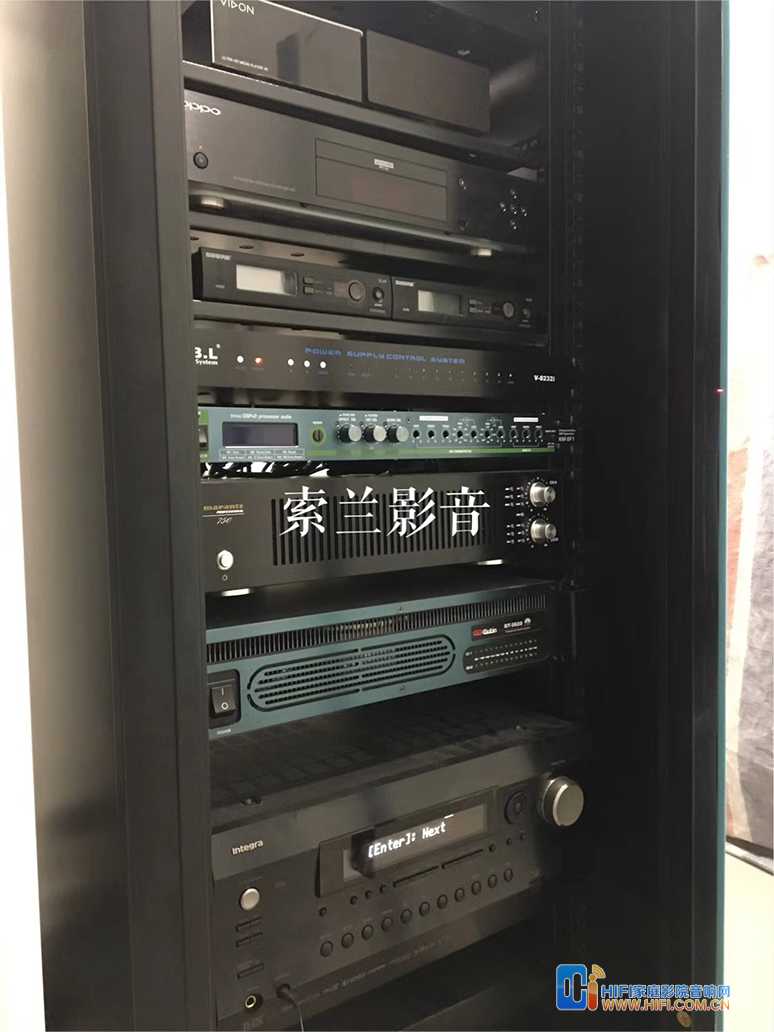

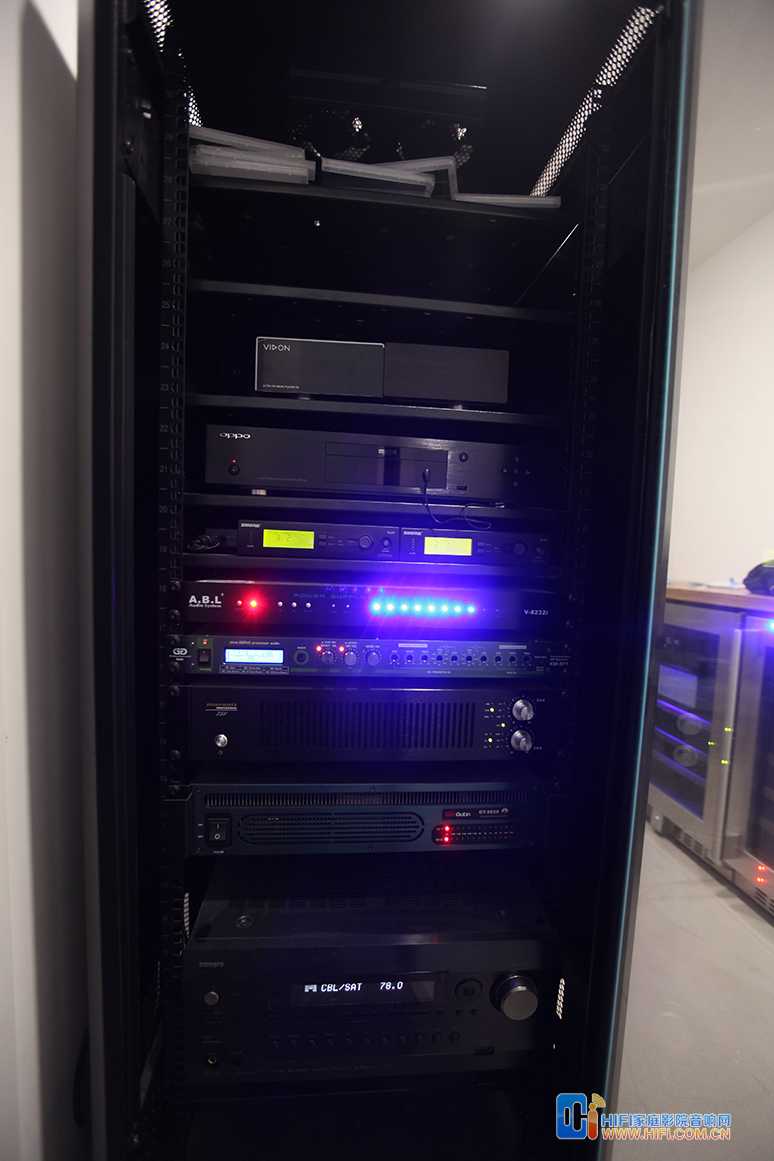

器材列表

7.1.4声道全景声影院系统+卡拉OK系统

音响设备：

KEF CI3160-THX前置及环绕音箱

KEF CI200RR-THX顶置音箱

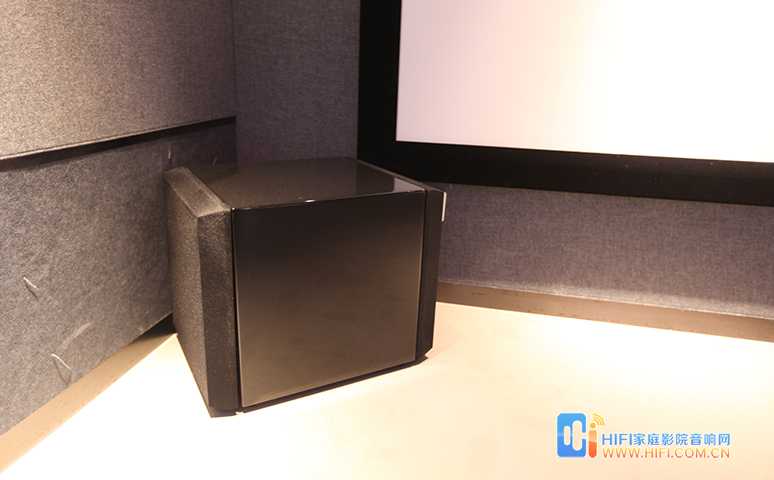

大地震12寸低音炮

INTEGRA R1.1全景声功放

视频设备：

140寸OS画框透声幕布

爱普生TW8300家庭影院投影机

播放设备

oppo203蓝光播放器

威动V6

卡拉OK设备：

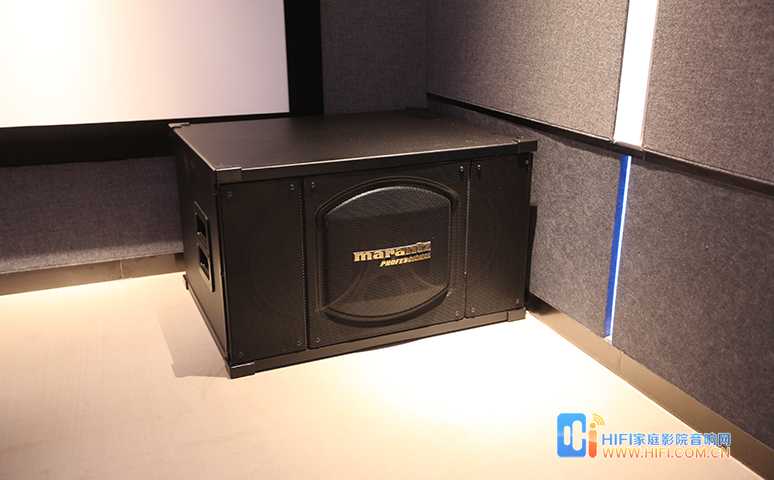

马兰士MKS1000MK2卡拉OK音箱

索兰定制效果器

马兰士MSK750功放

马兰士MSK500低音炮

JBL 8IC补声音箱

其他设备

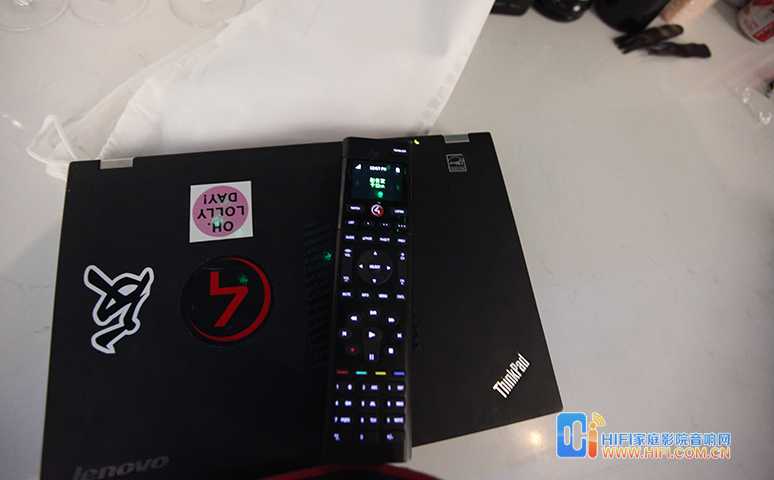

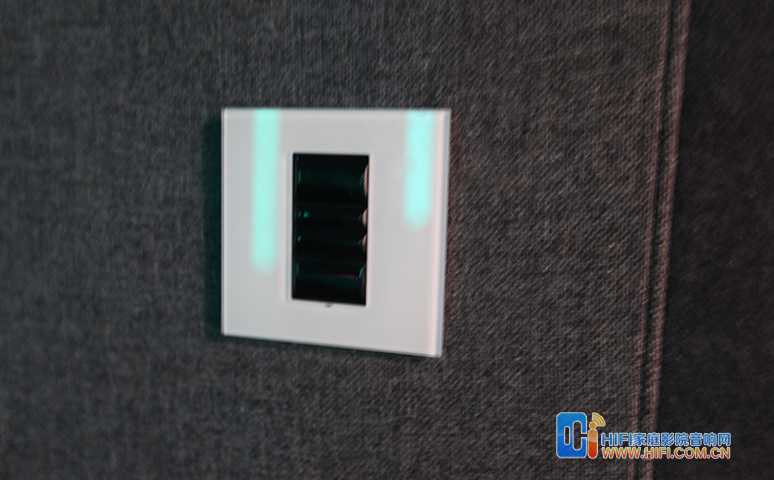

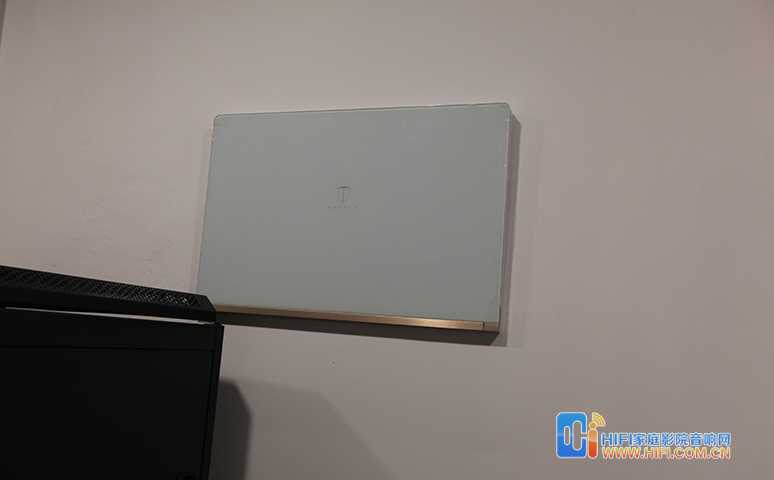

智能控制系统1套

3160*7

200rr*4

大地震12寸低音炮*1

INTEGRA r1.1*1

os140寸画框透声

TW8300*1台

oppo203*1

威动V6*1

马兰士MKS1000MK2*1对

效果器*1

马兰士MSK750功放*1

MSK500低音炮

JBL 8IC*2只

智能控制系统1套
