手把手教你如何把音箱、功放、投影机、碟机连在一起
http://www.hifi.com.cn/ 来源:索兰影音 关键词:碟机 功放 投影机
有很多用户从商场上购买到影视器材之后,回到家自己表示完全不会连接。翻看说明书也觉得头大,知识太多,也很难找到要点。接下来小编手把手教你如何把音箱、功放、投影机、碟机连在一起。
今天是第一课,主要教大家如何连接音箱、功放、投影机和影碟机。
我们先从最简单的视频设备连接开始!

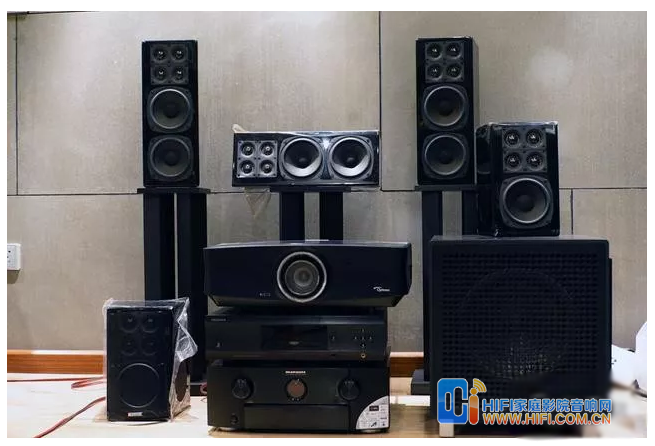

本文以标准的5.1声道投影机为例
视频设备连接:影碟机、功放和投影机
蓝光影碟机是整个声音和画面的源头,而AV功放便是音视频交换中心。
视频设备信号走向如下:
1、蓝光影碟机读取影碟上的数字音频和视频,通过HDMI接口输出。
2、家庭影院AV功放收到来自影碟机的音频和视频信号,视频信号传送给投影机。
3、接收视频信号,并播出。
所以,第一步应该是连接蓝光影碟机与AV功放:

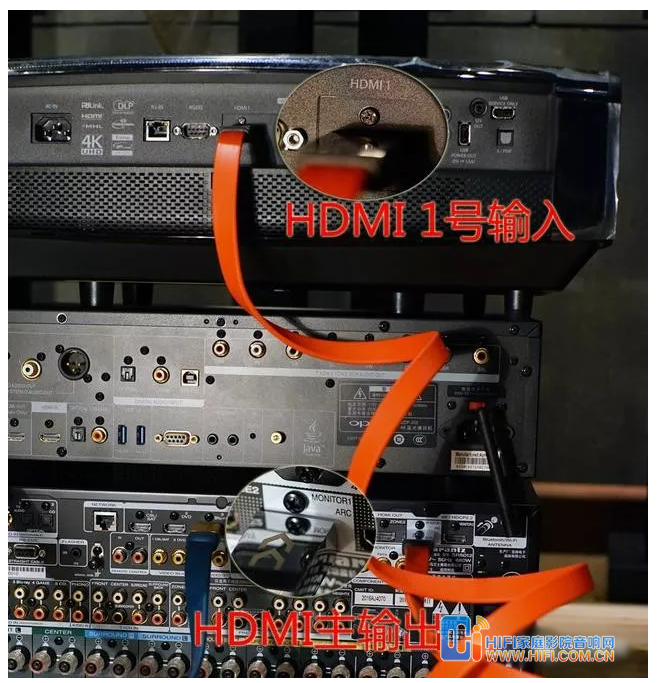

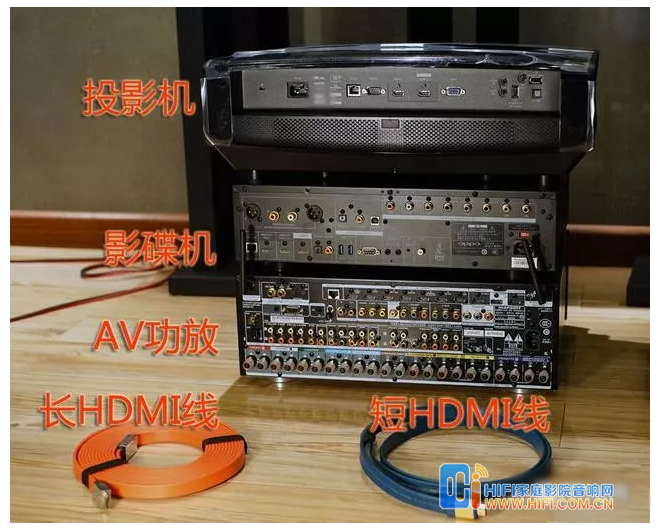

注意上图中的长线是AV功放到投影机用,短线才是蓝光影碟机连接AV功放使用
这里注意的是蓝光影碟机的HDMI输出要连接在Main输出(主输出)上,因为现在的UHD影碟机都只有主输出可以实现4KUHD的播放。
而AV功放最好是连接Blu-ray挡,这样打开AV功放的电源,按下遥控的Blu-ray(蓝光影碟机)挡按键,就连通了。
长HDMI线的信号走向是AV功放的HDMI输出,到投影机的HDMI输入端。

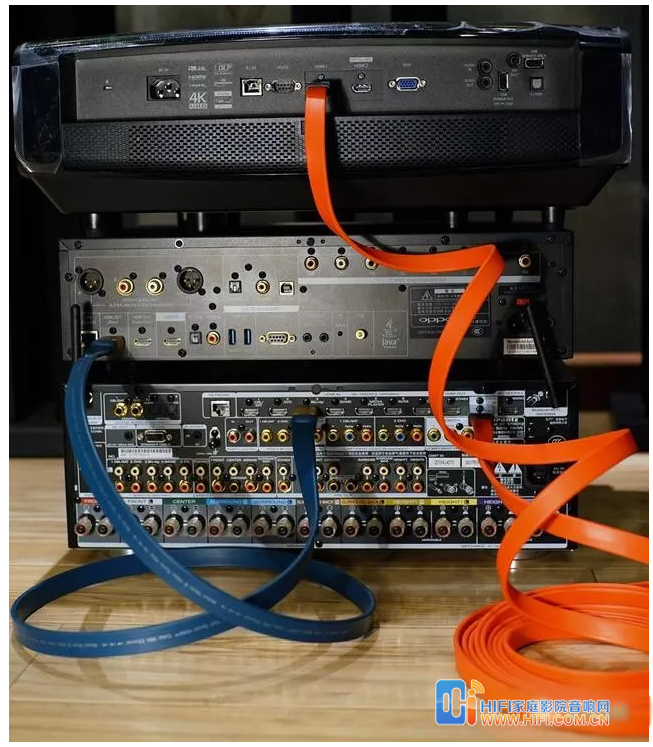

来,给大家一个大图看得更清楚。
AV功放与音箱的连接

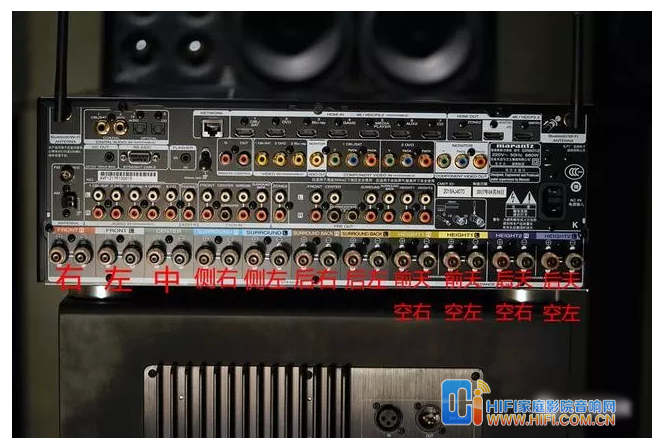

我先为大家解读AV功放背后的英文标识都表示的哪个声道。
你把你布置在房间中的声道对应的音箱,通过音响线连接到上图对应的声道上,就算接线完成了。
下面,我们以这套5.1声道的右声道如何连线,来为大家讲解。

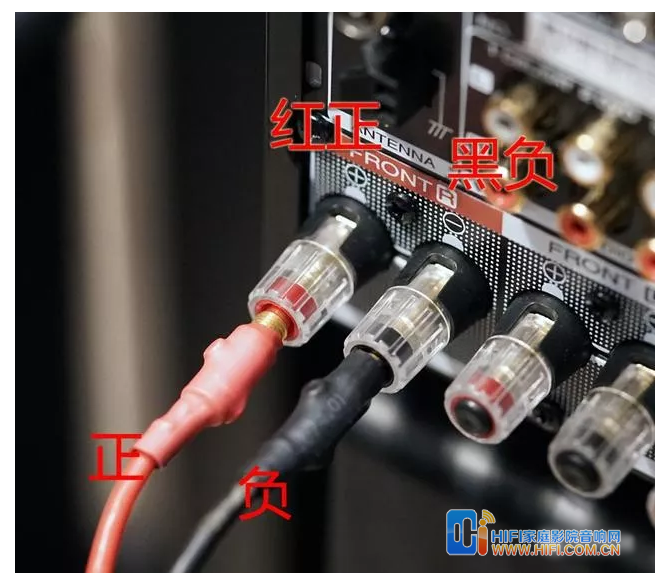

上图便是用一条带有香蕉头的成品音箱线,进行连接的示意图。

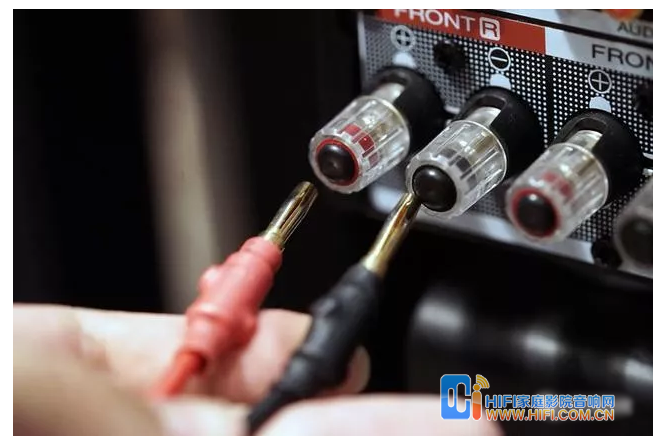

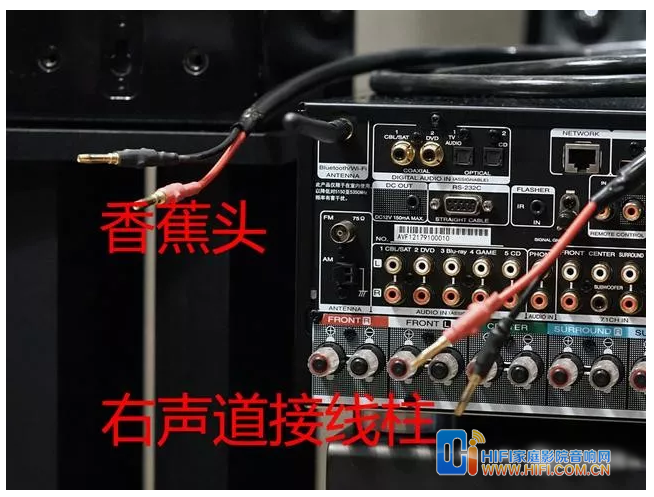

上图便是音箱线的香蕉头和右声道接线柱,实际上我们要做的,就是把喇叭线的正负极接线,插入接线柱。

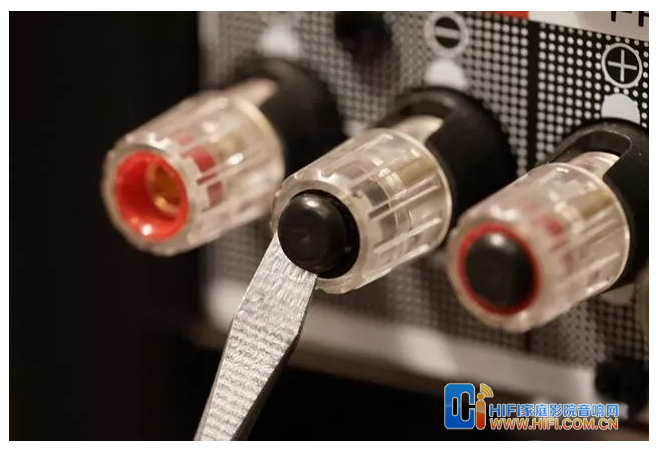

不过,AV功放在出厂的时候,是会盖上喇叭接线柱的防尘盖的。
所以,先可以用小刀或其他锐器把这个盖先铲掉。
这样,就可以完美的接入了。

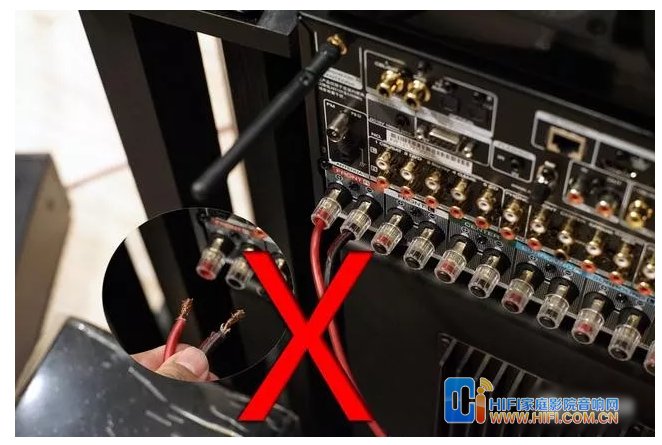

但是如果你并没有香蕉头,但看这里有洞,直接把裸丝接入……
请记住,这是绝对不能干的行为——因为这样是固定不了的,线会自己滑出来。
从功放端滑出,最多只是没声音。要是从音箱背后的接口滑出来,那么喇叭裸线的正负级很有可能碰在一起。这样的结果,就是短路烧功放了。
那么,如果没有香蕉头,裸线应该怎么接呢?

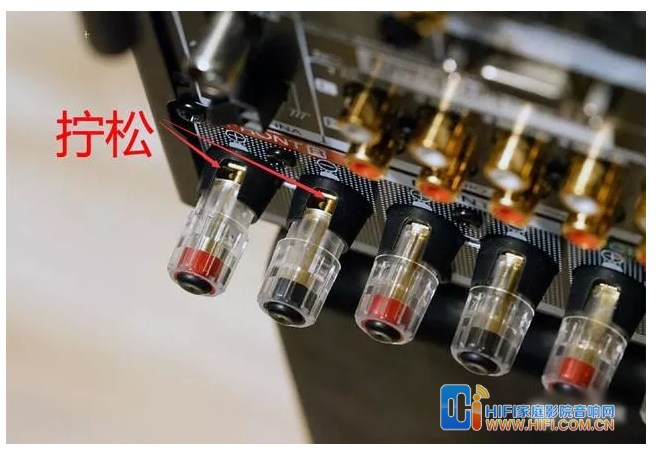

第一步,拧松接线柱

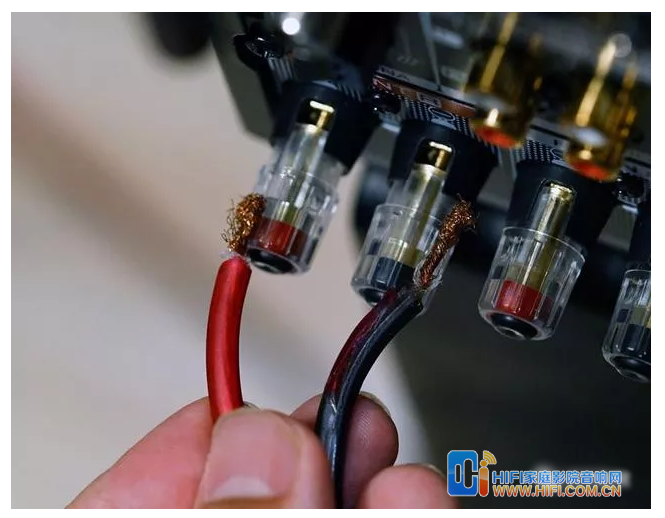

第二步,分好正负线,并剥开线皮,搓紧裸线。

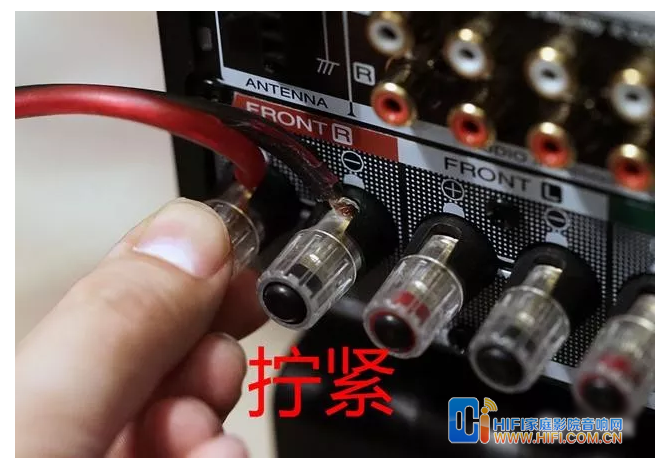

第三步,把裸线插入端子,并且拧紧固定。

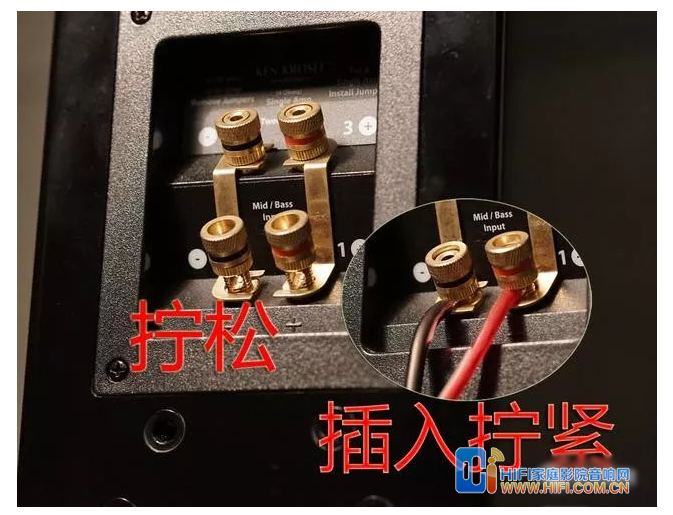

喇叭背后的接线柱,也是同样的操作方式。
低音炮和功放的连接
AV功放和音箱之间,是用喇叭线进行连接,AV功放要给出电流负责驱动音箱。
而低音炮都是有源低音炮,他们自带功放。所以AV功放只需要给低音炮一个低频信号,就可以使用了。
所以,低音炮和Av功放之间的连接,是采用低音炮专用信号线。

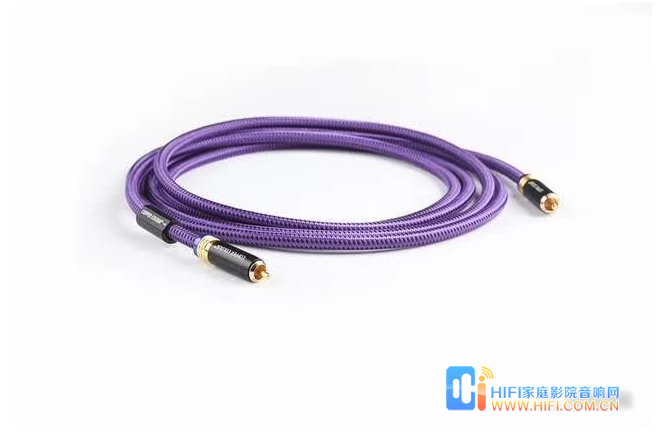

而这种低音炮信号线,一般来讲是采用RCA接头与模拟同轴线缆。RCA接头,就是我们常讲的莲花接头。

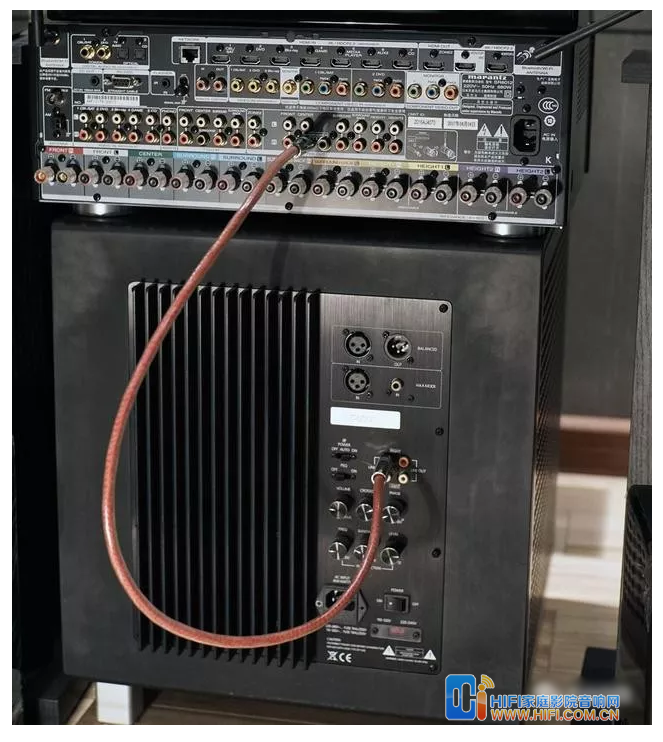

低音炮的信号输出端,一般是在家庭影院AV功放的前级信号输出区域。

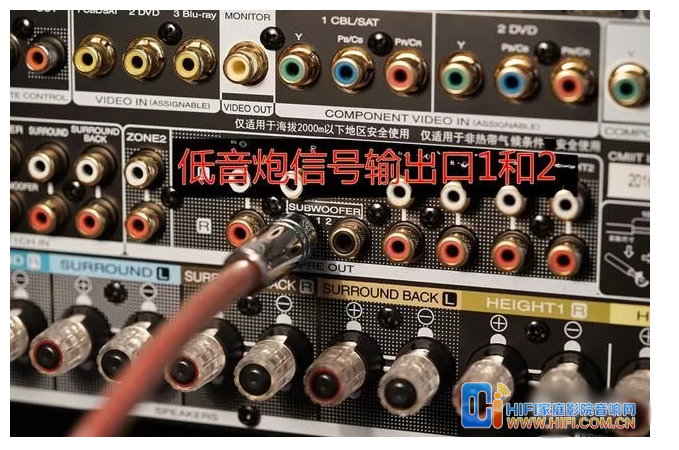

低音炮的信号输出口大多标注为SUB、SUBWOOFER或者LEE接口。看上图的功放为马兰士SR6012,它给出两组低音炮信号输出口,一般优先使用1接口。

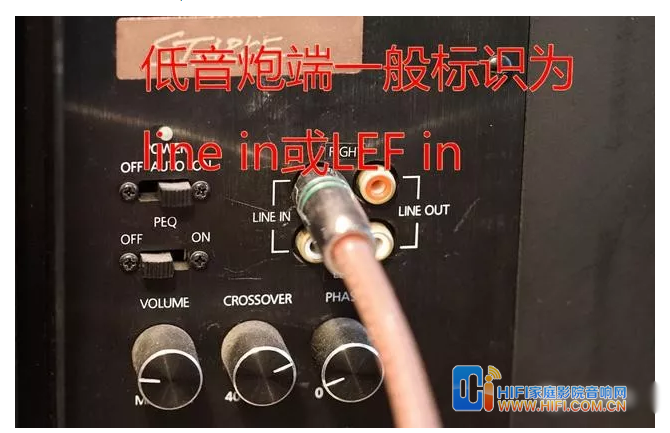

低音炮的信号接收接口,大多在低音炮的背后。一般标注为linein或LEFin,这两者在低频分频点上有可能会不同。
优先使用Linein即可。
教程教到这,小编相信现在很多用户已经完全能靠自己把音箱、功放、投影机、碟机连在一起了。
