OS研发REIRODORU(HF102) 世界第一款HDR家庭影院幕布诞生记

http://www.hifi.com.cn/ 来源:索兰影音 2018-03-15 13:47:48 关键词:家庭影院幕布 OS幕布 投影幕
4K HDR 投影机日渐普及,追求最佳视听效果的影音迷除了留意投影机,亦知道投影幕对画质影响。而针对家庭影院幕布的世界第一款HDR投影幕、高对比度型"REIRODORU",作为第4代投影幕在OS研发成功。

第1回
什么是Puer Mat
REIRODORU(编织型HF102)作为世界最早的对应HDR技术的投影幕自2017年9月问世以来、以惊人的速度渗透到家庭影院市场中。因此就HF102研发的一些情报分3回介绍给各位家庭影院的爱好者。第一回讲述的是作为HF102幕基的Pure Mat。



REIRODORU(HF102)的开发过程即是Pure Mat的历史。2000年左右开发的产品,在向投影机厂家相关人士介绍Pure Mat时,不是以当时一味强调「投影幕增益」为卖点介绍,而是「编织型产品均匀再现画质的扩散型幕布」这个新的思路介绍的。

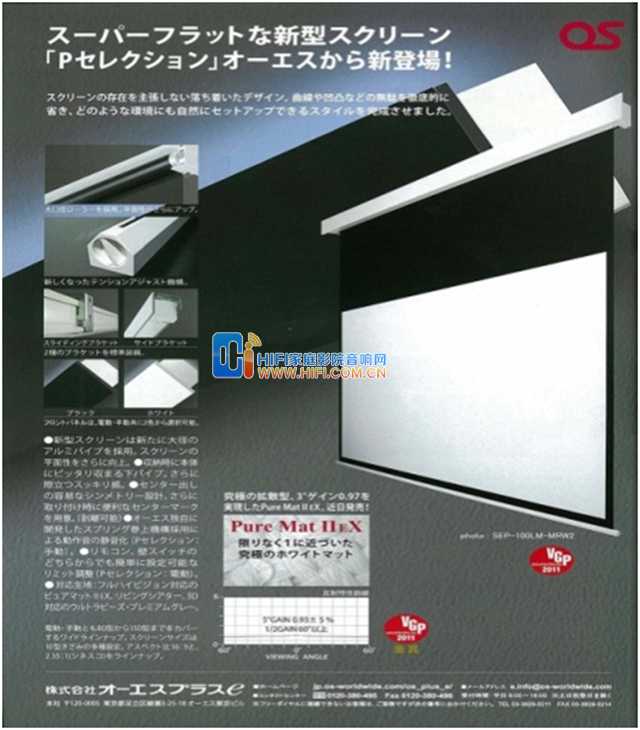

当时市场上超过80%以上的扩散布料为白塑幕布,在投影机亮度不够高的当时,人们总是不由自主地将焦点放在高增益幕布上。在这样的市场需求下,开始着眼于幕布原始状态的编织面料,开发了Pure Mat101(WF101)。当时的评价是「虽然暗,但是能真实准确的反映投影机的细微画面,从而拥有一定的好感度。因此加快了面向市场化的开发行动,2002年灰色背层Pure MatⅡ(WF201)、2004年黑色背层的Pure MatⅡPlus(WF202)诞生、被市场广泛认可。之后Pure Mat的研发,有2010年FULL HD对应、表面处理提升的Pure MatⅡEx(WF203)进阶版面料。随着4K投影机逐步进入市场,Pure MatⅢ(WF301)诞生。



Pure Mat是OS的投影幕制造思路和幕料开发历史的浓缩。随着影像技术从4K到HDR、8K、不断的发展,幕布技术层面却在坚持原点。意思就是Pure Mat所要做的就是复原影响的本质。

影像技术的长足进步

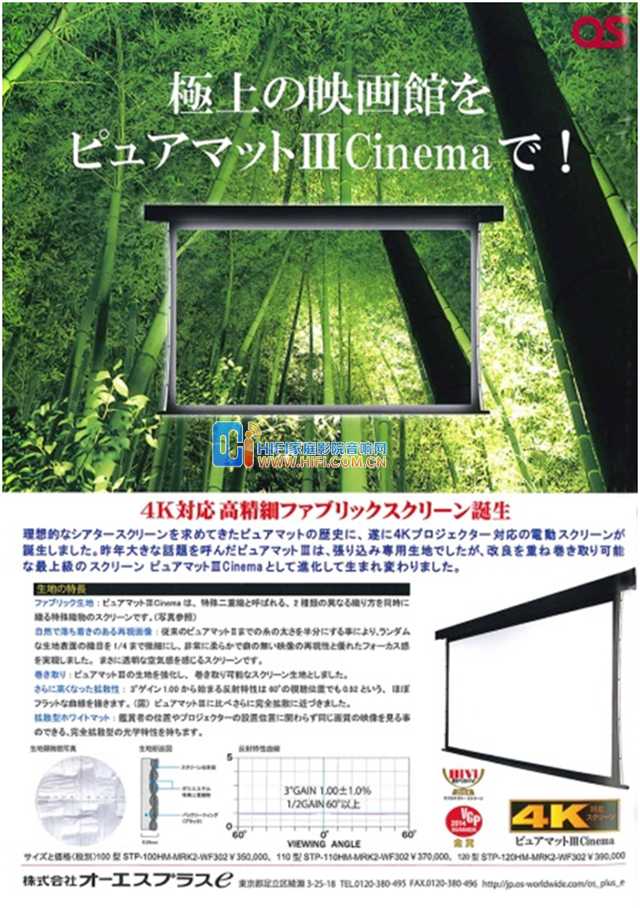

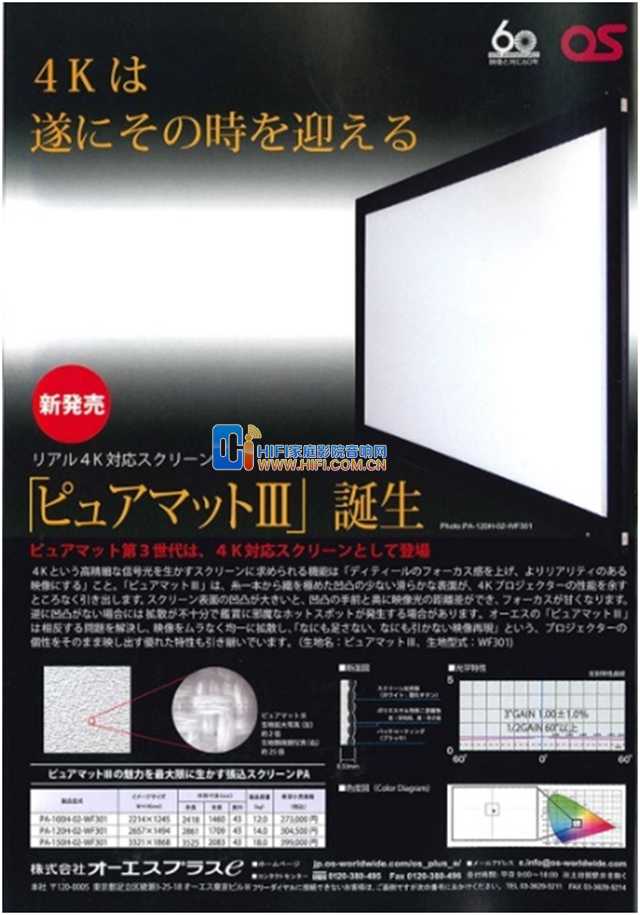

2013年开始上市的4K对应投幕布Pure MatⅢ(WF301)是将原来WF203所用纤维的粗细度降低一半。因为纤维纹理过细,因此只进行了框架型号(PA)制造和销售、很快在第二年的2014年对应可收卷的电动幕幕料Pure MatⅢCinema(WF302)研发完成。WF302也是目前最高级别对应4K画面的幕布,其精致的幕面即使对应8K画面也毫无压力。
就在此时2012年的国际电气通信联合会的推荐HDR(高动态范围图像)。当时对HDR这个技术处于一个并不完全理解的状态,与此同时WF302正处于开发的初期阶段,另一方面也在进行次世代产品课题的讨论中。
1、最大程度限制对投影机像素干涉,较好的平整度以及纹理精细的投影幕。
2、较0.9更高的增益。
3、保持Pure Mat画面稳定的同时,提高黑位表现力。
4、对 4K投影幕大型化做预测。那么幕布增益方面就需要进行一定的修正。
Pure MatⅢCinema(WF302)的最终结果是实现了编织型幕布最高增益1.0。并以该技术为基础摸索开发接下来的HDR投影幕。



投影幕的研发课题
即便是都被称为投影幕开发,但仍然涉及多种不同研发要点。
・影像性:无缺陷,是指真实准确反映投影机性能、抑制摩尔纹、增加视角等方面。
・遮光性:屏蔽外光、降低迷光影响程度。
・收卷性:可以实现幕布的收纳。
・表面強度:不易被弄脏。
・黑边的加工性:幕布表面可以喷涂黑边,并且不会产生变形。
・环保评判:Pure Mat是不含聚氯乙烯(PVC),环保投影幕。
明确这些要点后,最终得到的结果是WF302,最高级别完全扩散型投影幕。
HDR的研发也从这样的经验当中获得了一些技术上的支持,因此HDR的开发课题也锁定再一个范围内。



第2回
HDR投影幕开发课题
开发一款符合HDR的投影幕,想达到「明亮的部分更亮,黑暗的部分更暗」是其中一个非常困难的课题。当投影机光照射在投影幕布上时,黑色的部分(光量较少)和其他色彩(光量较多)同时存在,黑色对其他颜色,其他颜色对黑色之间产生相互干扰,造成各种颜色区域之间变得模糊。HDR需要实现画面细腻且高对比度,与目前的投影幕相比首先需要抑制有害光和迷光对幕布的影响,对开发小组而言又要返回到最初开发高增益Pure Mat的讨论中去。
如何实现Pure Mat布料高增益化?高增益幕布是作为投影机光量补充来使用的。(到目前为止玻珠幕布仍然是以该目的在使用)因此多少会对色彩平衡产生影响,热点现象或多或少的光斑也是另一个问题点。如何再现均匀画质的课题也是对编织幕布的一个挑战。
所幸第六代的WF302的二重特殊编织纹路,精细度得到提高,以这样的幕布为基础呈现的4K像素无可挑剔、可以呈现4K画面的BT2020的精细色域,以及HDR的广色阶表现的可能。
提高布料增益、追求明亮场景的再现性,抑制迷光、加深暗场的正负变化,确保更广范围内的色阶。想要再现HDR必须要有1.0增益以上的反射率。

确定方向迈出具体的一步
为了让「明亮的部分更亮,黑暗的部分更暗」这一光学特性在同一块幕布上实现、提高增益的表面层处理成为首要解决的问题。另外我们需要记住的是Pure Mat需要保持本来的不损失画质的扩散性特性。现有幕布的特性(扩散型、回归型、反射型)都有各自的长处和缺陷。在开发时通常的方式是尽量改善其缺陷,这次转换开发思路,将现有幕布反射特性的长处吸取,并且幕布存在的短处进行互补融合,考虑到要实现广阶色域表现和细致画面体现,反复试验来确定涂层材料以及特性的配合。为了实现高增益,对回归型和反射性特性幕布也做了试验,

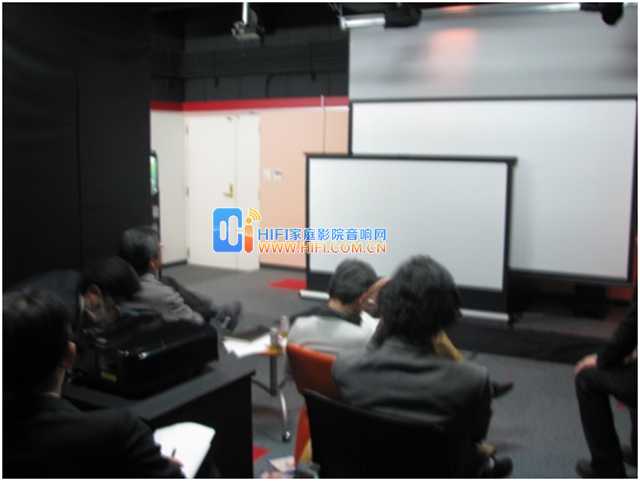

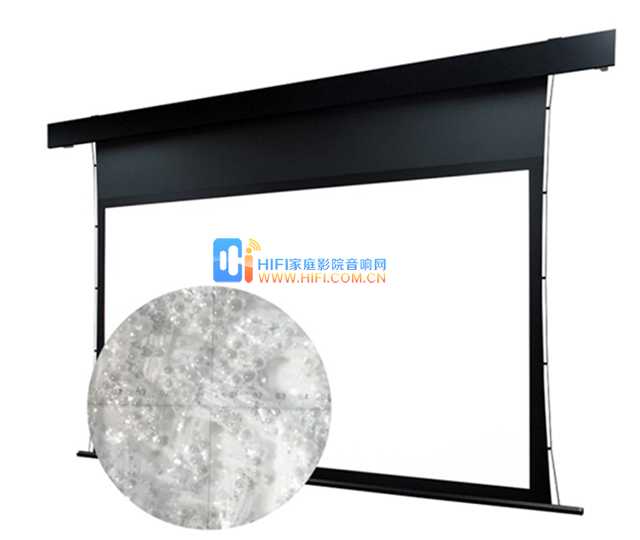

反复进行试制的同时,也进行了大量参考测评活动。主要是来自三位评论家在观看了2012年的试制品后的评价。开发 Pure MatⅢ时的测试数据对开发HDR产生了重要的启示,在图层中混入玻珠成分、珍珠成分,不但没有减弱Pure Mat的特性,反而降低了高增益幕布常常伴随的热点现象。所以最终把玻珠、珍珠涂料这两种不同图层作为考虑的重点。
从2012年试制品的测试开始计算,经过了5年的时间。最终呈现出,在高增益幕布中对有害光、迷光进行屏蔽。在幕布画面内的试听位置,可看出获得难以想象的,良好的,HDR特性表现。另外在投影幕画面以外的视角也可以欣赏和Pure Mat画质相当的画面。



第3
HDR投影幕技术解说

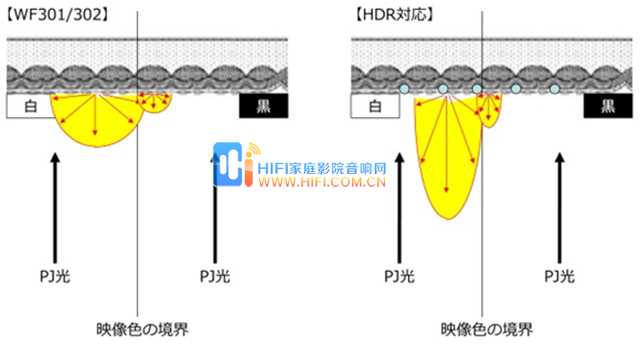

明亮的部分,因为提高了增益变得更加明亮。但是单纯的高增益幕布的话会出现热点情况,接近光轴的部分和投影幕周边部分会出现亮度差。在这些部分增加了扩散型的特质,能够有效防止了增益的极端降低。回归型的反射特性最大限度抑制了黑色部分和旁边明亮部分的边界混合现象、黑色不易被明亮部分影响,黑位表现更佳。简单说就是不仅是明暗,色彩的纯度也得到了提高。因为两种不同反射特性的共存,对比度得到提升、色阶表现更加广域、、也是定义为广色域的一个原因。是一款能够彻底将HDR投影机的各种特性完美表现出来的投影幕。



为什么增益是2.7的原因
HF102为什么增益为2.7? 增益=亮度提升,是技术角度方面的一个简单比喻。为了展现投影机的HDR性能,就对图像高亮度有一定的要求。然而我们在产品化时定在2.7增益,原因是使其不产生热点。在投影幕一侧欣赏到只有反射特性均匀的画面、它的临界点增益就是2.7。

各厂家之间的投影机测评

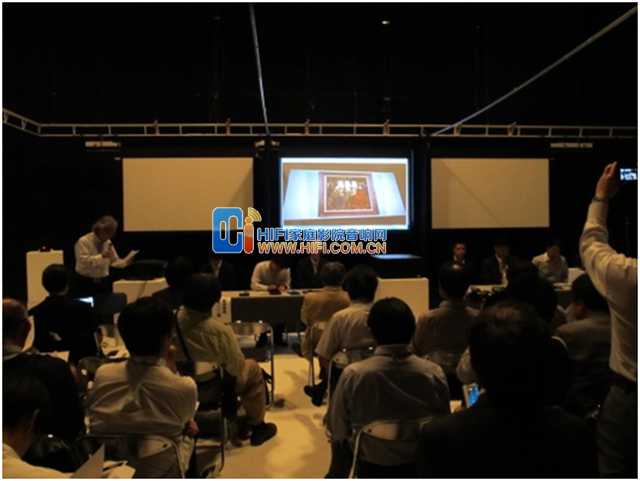

在研发期间,有三家投影机厂家,在做HDR投影机测评的时,选用了REIRODORU。用了半年时间来做准备、相关技术人员经过4次以上的会议沟通,2017年6月、使用120英寸REIRODORU迎来了各厂家具有代表性的HDR投影机的测试。



为什么说是「适合」HDR的投影幕?
为什么不是我们常说的「对应」而是「适合」呢?我想带有此疑问的人应该也不少。4K对应的WF302是将Pure Mat扩散型的性质进行提升,但并没有改变其反射特性,当然同时也可以对应2K画面的一款全能幕布。REIRODORU(HF102)是针对HDR的规格,将HDR投影机的特性最大限度发挥出来为目的特别制作的产品。
REIRODORU的命名也是融入了开发思路在里面。RESOLUSION的RE和日语的IRODORU结合而成的新名字。含有营造深度色彩表现力的含义在其中。

后记
现在出售的每一件REIRODORU产品都是单独进行涂层加工的,是非常精细的产品。因此不仅仅只是涂层材料的开发,还根据涂层采用了专用机械设备加工。以前都是使用人的手工来加工的方法,这样表面的均匀加工的工艺难度非常高。依赖专业人员的感觉和经验的部分太多、作为一家悠久投影幕品牌厂家,能够持续提供稳定品质的产品是我们的追求。所以最终得出的结论就是没有任何的涂层加工方法比机械加工的更好。
通过专门的涂层设备喷涂。获得了超乎想象的均匀加工水准。实现均匀加工、品质就会变得稳定,也会带来涂层材料使用量降低的好处,最终也带来了价格上的稳定。为了您独一无二的HDR家庭影院,凝聚了我们心血的REIRODORU能成为您的选择。
