  • 家庭影院音响系统中常用的连接线及连接要点

    http://www.hifi.com.cn/ 来源:索兰影音 关键词:家庭影院音响 家庭影院系统 家庭影院线材

            家庭影院音响系统的连接有很多种,不同的系统和设备有不同的连接方法。但大体上原理都一样,主要还是有:音源+功放+喇叭组成的。
            1、 现在的音源包括各种乐器,各种音源播放器及一些特殊的声音发生器。
            2、 功放是有各种放大电路组成的,可以对前级的信号进行放大,来推动后级的喇叭。
            3、 现在一般把多个喇叭组合在一起,形成音箱,也组成了很多种类的音箱。
            以上就是最简单的一套家庭影院音响系统。当然现在的系统中又加入了很多辅助设备,我们叫做:周边设备。我现在一般是按照使用特点和客户的要求来灵活搭配家庭影院音响系统,但同样的设备不同的连接方法所产生的家庭影院音响效果也是不一样的,所以要求技术人员要多掌握这方面的知识。



            家庭影院音响系统中常用的连接线和接插件
            家庭影院音响系统中设备与设备之间要达成联络传输、沟通等,都必须仰赖其连接的工具,这就是线材与接头。它在整个家庭影院音响系统中占据着非常重要的角色,现在专业家庭影院音响系统中使用的连接线和接插件种类较多,下面我们把常见的线材与接插件种类作一下简单介绍:
            一、 各种线材
            1、 专业音频线
            现在音频线有两芯、三芯、四芯、五芯等,这种线由于屏蔽效果好,可以用来传输高质量的音频信号;现在较专业的话筒一般使用三芯以上的线材,这种线材抗干扰能力强,可以做远距离传送。当然这种线材也可以传送其它信号,如传送电脑灯的DMX512控制信号。



            2、 同轴电缆线
            一般用在视频方面,也有一些音频线,由于这种线材抗干扰能力较差,再加上设计时就不是主要用来传输音频信号的,因此不适合做长距离的音频信号传输。
            3、 集中式电缆线
            就是多条讯号线包裹在同一个保护管内,一般是连接系统内部使用,以减少独立线材的数量。现在也用在诸如电视转播车、地下预埋和其它特殊方面。这种线一般是有专业厂家加工好的,质量上较有保障。
            4、 光纤
            许多CD 或MD 等录放音器材上常使用的传输线材,它传送的是数码信号。随着数字化的普及,今后光纤在家庭影院音响系统里的运用会越来越多.
            5、MIDI 线
            通常为五芯线,传送有关MIDI 的信息,现在大多数使用在键盘、效果器等设备上。



            6、 还有一些特殊的线材
            比如电脑点歌系统里原来用来连接网络的多芯网线现在也可以用来传送音视频,实现电脑自动点播功能。
            二、 各种接插件

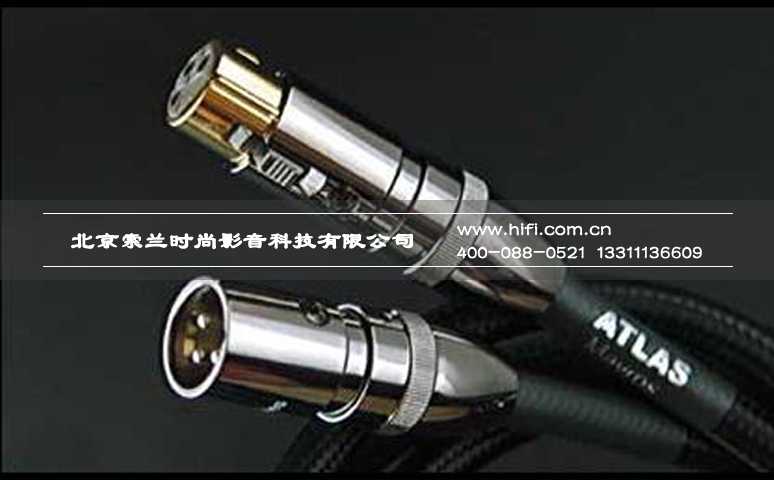

            1、XLR
            俗称卡侬接头(Cannon),此种接头是由三个接点所组成,分别为1– Ground接地;2–热端(+级);3–冷端(-级),当然也有的设备里规定3是热端(+级);2是冷端(-级),这点要看清楚设备的说明书。



            卡侬连接插件是专业家庭影院音响系统中使用最广泛的一类接插件,可用于传输家庭影院音响系统中的各类音频信号,一般平衡式输入、输出端子都是使用卡侬接插件来连接的。在某种意义上说,使用卡侬接插件也是专业家庭影院音响系统有别于民用音响的特征之一,其好处是:
            a、 采用平衡传输方式的,抗外界干扰能力较强,利于远距离传输。
            b、 具有弹簧锁定装置,连接可靠,不易拉脱。
            c、 接插件规定了信号流向,便于防止连接上的差错。
            卡侬插头有公插与母插之分,插座也同样有公插座与母插座之分。公插的接点是插针,而母插的接点是插孔。按照国际上通用的惯例,以公插头或插座作信号的输入端;以母插头、插座作为信号的输出端。
            2、RCA
            在中国一般俗称莲花头(因某些型式的RCA 接头外观看似莲花瓣),此种接头是由两个接点所组成,分别为 热端(+级);冷端接地(-级),其使用同轴电缆连接,当然也可以使用多芯音频线,常使用在一般家庭影院音响器材上。因其长度在3.5厘米左右,所以通常我又叫它:3.5cm插头。
            3、TRS
            一般叫立体声接头,它是由三个接点所组成,分别为:头端(+级);环端(-级);接地(Ground),使用在小型耳机上的长度在3.5厘米左右,但最多还是使用在专业家庭影院音响当中,其长度为:6.35厘米,目前专业调音台的高阻输入和插入插出插口大都使用这种插头,其它家庭影院音响设备也大都采用了此端口。
            4、TS
            俗称单音(声)接头,此种接头是由两个接点所组成,分别为头端(+级);接地端(Ground)。以上两种接头,用在专业家庭影院音响里的其长度在6.35厘米左右,所以通常我又叫它:6.35cm插头。虽然TS接头和TRS接头二者长度一样,外表也很相似,但具体功能可不同,TRS立体声接头可以用三芯线做平衡方式传送信号;但TS单声道接头只能采用非平衡的信号传送方式。
            5、MIDI接头
            使用在MIDI应用上的接头,有五个针脚,传送有关MIDI上的信息。



            6、 音箱接头
            现在一般使用四芯专业接头,还有的采用TS单声道接头或者其它方法。
            7、 各式转换接头
            可以方便的运用这种接头在各种不同接头之间转换。
            8、还有其它一些特殊接头在这里就不做过多介绍了。
            三、 家庭影院音响系统中连接线的制作
            目前专业家庭影院音响设备的输入、输出信号方式基本上分为:Balance 平衡方式与Unbalance非平衡方式。平衡与平衡、非平衡与非平衡端口之间当然是可以直接馈送信号的;在要求较高的场合,平衡与非平衡端口之间,则须经过专门的转换器才能相互连接。但在实际工程当中,只要信号线不要太长、干扰不要太大,平衡端口和非平衡端口是可以直接相连正常传输信号的。在一套家庭影院音响系统中,除了功放与音箱间的功率传输线以外,其它设备之间的信号连接线要应尽可能多采用平衡方式进行传输,这样可以提高系统的抗干扰能力,增加信号的有效传输距离:
            A、 平衡与平衡之间的信号线:
            1、XLR卡侬公接头→XLR卡侬母接头
            这种线在专业家庭影院音响系统中使用的最多,制作方面把卡侬公和母之间1、2、3三个接点分别连接起来,接点1接屏蔽层,接点2接信号热端(+极),接点3接信号冷端(-极)。
            2、TRS立体声接头→TRS立体声接头
            制作方面分别把两个TRS立体声接头之间的头端(+级)、环端(-级)、接地(Ground)三个接点分别连接起来。这种线实际上在家庭影院音响系统中也应该大量使用,但是好多音响师由于图省事,经常用TS单音(声)接头来代替了,这个尤其要注意,这样一代替信号传输方式就从平衡传输变成非平衡传输了。
            3、XLR卡侬公或母接头→TRS立体声接头
            制作方面卡XLR侬接头的接点1(屏蔽接地)对接TRS立体声的接地(Ground);XLR接点2热端(+极)对接TRS的头端(+极);XLR接点3冷端(-极)对接TRS的环端(-极)。这样也是一种平衡传输方式,在专业家庭影院音响系统中也是经常使用。
            4、XLR卡侬公→ XLR卡侬公 或XLR卡侬母→ XLR卡侬母
            这种线有点特殊,最多使用在功放与功放之间或功放与其它周边设备之间的信号连接,制作方面也是把两个接头之间的1、2、3三个接点分别连接起来,接点1接屏蔽层,接点2接信号热端(+极),接点3接信号冷端(-极)。
            还有一点,为了防止“环路干扰”,我们可以把一条信号线中的一个XLR卡侬接头的接点1(屏蔽接地)或一个TRS立体声接头的接地(Ground)在特殊情况下空出一个来不接,例如:一条XLR卡侬公对XLR卡侬母的平衡线,我们可以空出XLR卡侬母接头里面接点1(屏蔽接地)来不接,这样可以避免设备之间的某些干扰;TRS接头原理一样,任意空出一个接地(Ground)接点就好了。这样一条平衡线我们原来在制作时一共要焊接6个焊点,现在空出一个来就是焊接5个焊点了,但非平衡线不能采用此方法。
            B、 非平衡与非平衡之间的信号线
            一般是指TS单音(声)接头→TS单音(声)接头之间的信号线,这是一种非平衡传输方式,制作方面分别把两个TS单音(声)接头之间的头端(+级)、接地(Ground)二个接点分别连接起来。
            C、 平衡与非平衡之间的信号线
            XLR卡侬公或XLR卡侬母接头→ TS单音(声)接头,这种连接方式实际上信号也变成了非平衡传输方式了,制作方面XLR卡侬接头的接点1和3合并接屏蔽线然后对接TS单音(声)接头的接地(Ground);XLR接点2热端(+极)对接TS单音(声)接头的头端(+极)。在专业家庭影院音响系统中这种线经常使用在包厢卡拉OK系统中做话筒线用。
            D、 音箱线
            在专业家庭影院音响系统的功放与音箱连接中,音箱线的电阻应该尽量低,选用粗、短一些的线材及合理的布线。现在的音箱一般使用四芯专业接头,功放也一般采用了四芯专业接头或接线柱,在制作方面,把音箱四芯专业接的1(+极)和1(-极)与功放输出的(+极)和(-极)正确连接好就行了。还有一些采用TS单声道接头及接线柱的音箱或功放,其连接的原理一样。都是正极对正极,负极对负极,要是接反了音箱会反相,这样会影响音箱的音质及稳定性,同时在连接时避免短路,否则会损害功放设备。
            总体来说以上就是我们经常在系统中使用的连接线种类了,也许以前大家没有非常注重信号线及音箱线的连接,以信号线为例:其实它就像人体内的血管一样的重要!而且从稳定性和长远性考虑,我们一定要使用优质的线材和优质的接插头,并保证优质、无故障的把它们焊接好。现在我做工程时不管多么忙多么累,系统中所有的信号连接线我都习惯自己亲手焊接,如果采用了别人焊接的信号线连接了系统,心里就一点底都没有,就好像你不知道前进的路上哪里会有一颗地雷一样,你也不知道哪条信号线会在何时出现故障,所以相对而言,再烂的设备我也可以相信它的稳定性,但我不会随便相信质量得不到保障的信号连接线及音箱线!
            四、家庭影院音响系统设备连接顺序
            制作好了各种信号连接线后,就要准备进行设备连接了,现在家庭影院音响系统中周边设备比较多,连接时候总要有个先后,在我去年一系列文章中其实已经有过介绍,这里再归纳几个简单的连接顺序:
            1、低音系统设备连接顺序:调音台(1-2编组)→均衡器→分频器→压限器→低音功放→低音音箱。
            2、辅助家庭影院音响系统设备连接顺序:调音台(3-4编组)→均衡器→延时器(可选)→压限器→辅助音箱功放→辅助音箱。
            3、主音响系统设备连接顺序:调音台(L-R主通道)→均衡器→激励器(可选)→反馈抑制器(可选)→压限器→主音箱功放→主音箱。
            4、监听系统设备连接顺序:调音台(AUX输出)→均衡器→压限器→监听音箱功放→监听音箱。
            以上第1种连接方式可以单独控制低音的音量,这样我们在慢摇或迪高时调音台1-2编组的音量就可以开大些,在歌手演唱时就可以开小些,这样很灵活;第2种连接方法也可以很好的控制辅助音箱的声音;第3种主音箱我们当然习惯从调音台的L-R总输出来输出音量;第4种监听系统,标准来说要从AUX来输出音量,这样可以按照歌手或乐队的要求,灵活调整调音台各声道的音量,但在较小的家庭影院音响系统中,监听信号可以直接从主通道信号取。以上第1和第2种连接法还要注意:既然1-2、3-4编组我们已经从后面相对应的输出口独立输出信号了给低音系统和辅助系统了,那1-2、3-4编组就不要再通过调音台的总音量输出了,也就是1-2、3-4编组到调音台总音量的切换开关就不要再开了。
            当然我们还是要根据需要和设备的数量来灵活安排设备连接时的顺序,以上顺序只供参考。
            五、 设备连接时的要点
            以上简单介绍了各种连接线的种类、制作以及设备连接顺序,在设备的具体连接中,面对各种各样、数目繁多的设备插口,好多音响师就不知道怎么下手了,其实很简单,大家只要记住以下几点就好了:
            1、Balance 平衡方式
            现在大多数家庭影院音响设备后面板上的插口都是平衡端口,我们只不过是选择是用XLR卡侬接头的平衡线路来连接设备还是用TRS 6.35cm立体声接头的平衡线路来连接设备而已。
            2、Unbalance非平衡方
            虽然现在大多数家庭影院音响设备后面板上的插口都是平衡端口,但有一些设备还是有非平衡端口的,比如有些电子分频器的输出插口有的就标有:Balance OUT(平衡输出)和Unbalance OUT(非平衡)输出,所以我们也可以采用TS 6.35cm单声道接头的非平衡线来连接设备,只要线路不要太长,干扰不要太大,这样连接还是可以的。
            3、IN输入和OUT输出
            有的初学者一看设备后面有那么多插口就晕了,其实有个诀窍:不管什么家庭影院音响设备,基本上都可以分为“IN输入”和“OUT输出”两大部分的,因此我们只要认准“IN和OUT”就好了,其它不熟悉的插口不要随便连接,总之连接设备像流水一样:上游的水流过来就要流进“IN输入”;而流向下游的水就要通过“OUT输出”再流出去,这样一级一级的不是很简单明了了吗?
