    豪宅别墅的弱电布线之经验分享
    别墅弱电布线在弱电工程中算不大不小的工程,但麻雀虽小五脏俱全,工期有时长得拉上一年两年也是常见的。所以在别墅装修弱电工程中一定要规范化操作有一套谁都能看的懂得流程。
    索兰影音专业施工别墅的智能家居系统和家庭影院系统。就拿我们最近做的一个优山美地的项目来说说吧!弱电项目包括:

    灯光控制系统
    中控控制系统
    背景音乐系统
    电动窗帘系统
    无线网络系统
    远程监控系统
    车库识别系统
    无线网络覆盖
    线缆方面共使用六类线12箱:共计3660米;HDMI线25根10米到20米长的不等、佳耐美音箱线共计200米;背景音乐音箱线700米。
    接口方面一共布置了40个网络端口,预留了16个AP位,以及12个监控位。
    线路的布置与规划
    首先以放置电视,或可能放置电视的位置作为关键节点
    客厅类的为主,卧室类的为辅。
    客厅类电视位均布置2条线路,卧室类电视位布置2条线路。
    同时客厅的茶几位,卧室的床头位辅以单独一条线路。床的两侧都要布置。
    使用双绞线布线,端口面板采用复用接口,在解决固话线路这一鸡肋需求的基础上,也最大限度的保证了日常使用的灵活性。

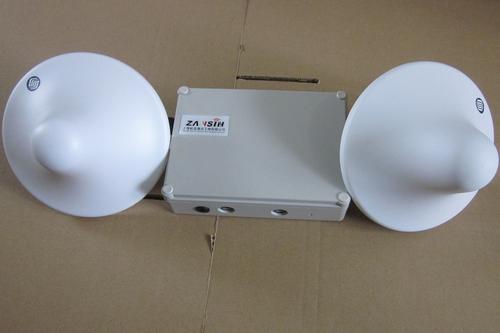

    2、无线覆盖
    无线网络AP点在布线的时候应该多布一些点位。将来这些点位可加可不加,看后期的使用情况。这样可以保证无死角的全域覆盖。富裕的AP点后期也可以安装摄像头和感应装置。
    其次AP位的选择:家装不像商业项目,家装对外观有着比较高的要求。
    此次采用了吸顶AP的方案。所有AP都将放置在吊顶之上,同时配合空调的回风检修口,保证后期的调试及维护。在外面不会看到任何网络设备以及设备的灯光。
    86面板式的AP也可以达到很好的效果,可以用于书房和卧室,近几年面板式的 AP点发展前途突飞猛进,很多厂商也都在积极推出跟好外观及更好性能的面板设备。

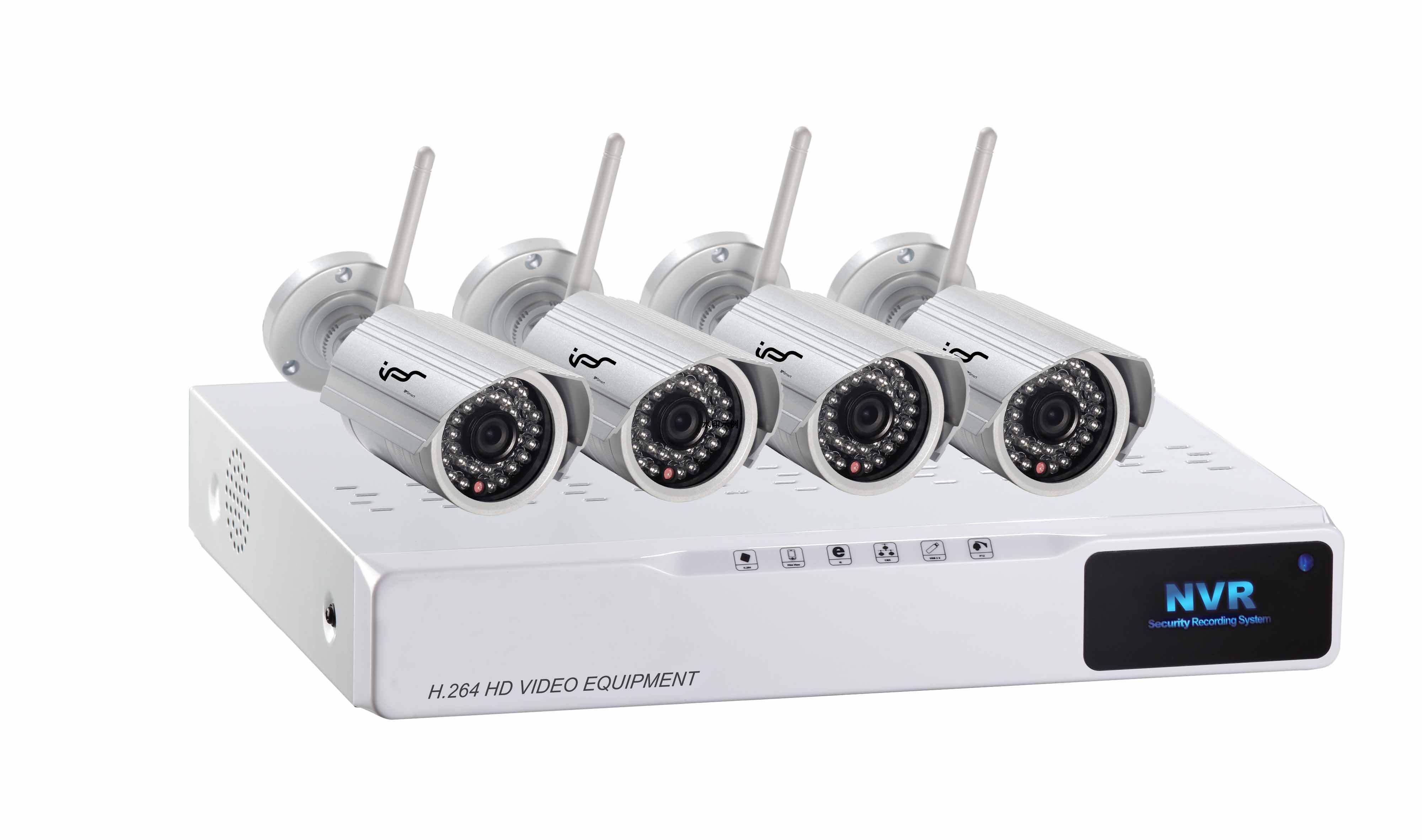

    3、监控

    监控方面主要是点位(也就是监控范围,以达到无死角覆盖为最佳)的选择,以及设备的选择(家用需要考虑美观度,特别是室内应用,不能太过突兀)。
    设备上我们选择了网络机,从摄像头至录像机全程采用的双绞线。室内由POE供电(室外复用220V电源,提高可靠性),方便我们整体线材采购及后期布置。也是当前比较主流的监控网络方案。实际的存储功能有NAS承担,减少硬盘的重复投资,提高设备的利用率。

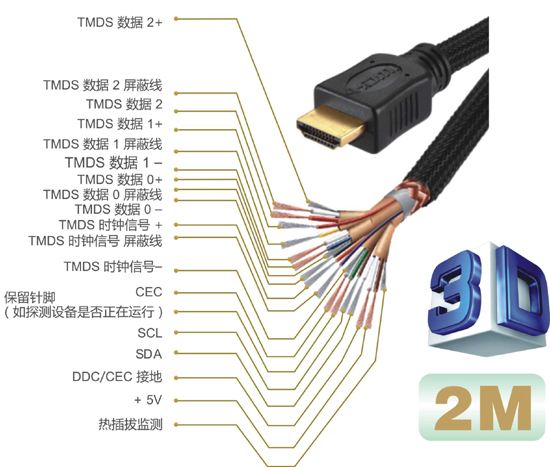

    4、HDMI线的电视接口
    同轴线其实没什么可以讲的。每个电视位预留一条,现在几乎所以有的高级电视都有网络电视的app,几乎不用任何外置的播放设备就能实现看大片、看电视了。目前主要的音视频接口就是 HDMI接口了,现在已经是2.0以上的版本,远距离使用光纤转换结构的了。这里一定要注意就是光纤的HDMI是有方向性的。这个一定不能搞混,否则根本不能用了。还有就是HDMI的接口比较大布线需要使用20的管。接头本身也很脆弱损坏以后很难恢复。所以在装修的时候一定要注意保护。如果预算充裕建议布置两条,其中一条备用。
    5、背景音乐
    背景音乐系统是别墅影音的一个比较重要的内容。别墅和家庭专用的背景音乐的特点是音质好、音源选择多并且可以集成到智能家居系统中。早起有很多独立的背景音乐品牌 国产的有泊声、索兰、国外品牌有NUVO。目前很多的智能家居产品品牌本身也集成了背景音乐系统质量比较高的有conctrol4的产品。

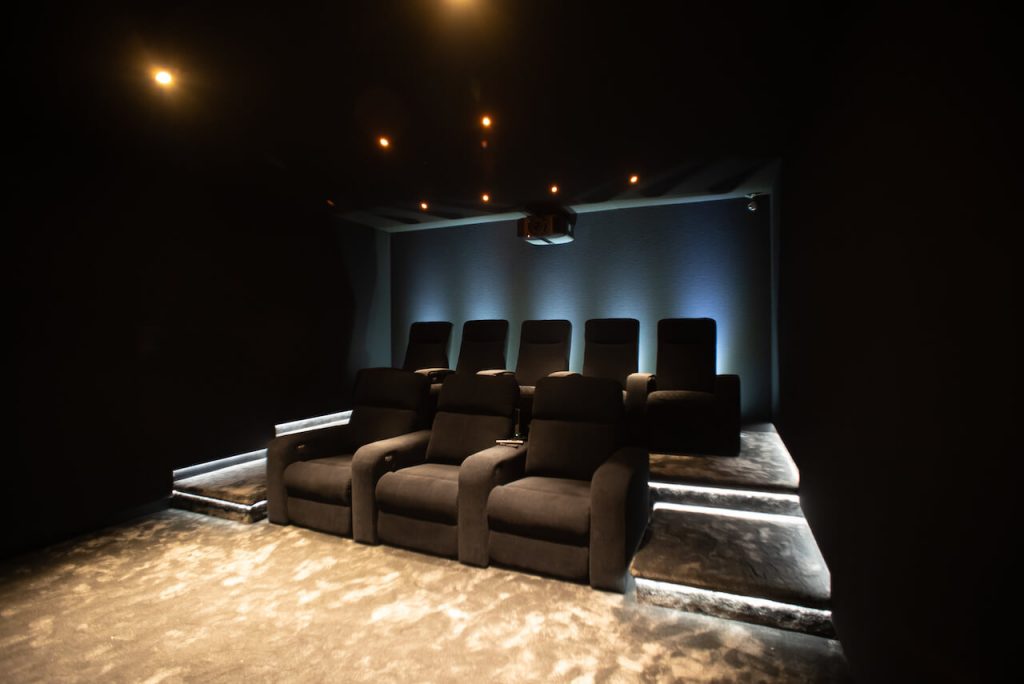

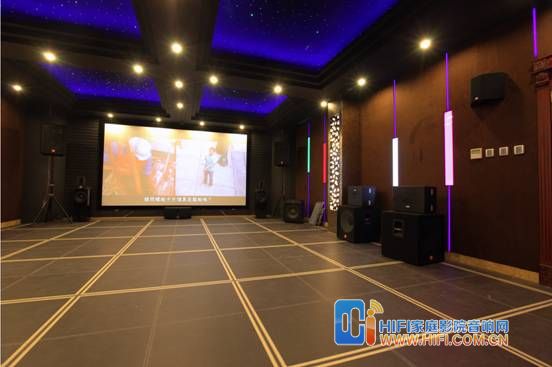

    6、影音室
    影音室本身也是个比较大的话题,从基础弱电,到设备的选择搭配,软装、声学装修。有很多细项可以钻研。这里我们着简单一下我这里比较特殊的两点。
    1、影音室声学设计为模块化定制产品,索兰影音的mainbox专利模块集成系统,结构为铝合金框架结构安装简便、环保、不受潮变型的担心。
    2、所有线路都采用的线槽后期可以随时打开线槽进行更换或维护。
    3、影音室的音音响系统线材使用的是日本佳耐美2.0四芯音箱线、电力为室外配电柜引入的10平方独立电缆确保电力充足。
    7、NAS
    NAS是整个弱电项目里很关键的一点,它承担了家中所有的存储任务。监控存储是由NAS来承担的,所有电脑的存储也是由NAS来承担,背景音乐的资源存储、影音室的资源存储同样是由NAS来承担的,可以说这台NAS是联通各系统的关键节点。但NAS的使用需要一些计算机知识和技术才能玩的转,同时要求家里的网络环境也要过硬。不过现在云存储的技术和成本越来越低家庭使用NAS的价值也响应的减少。虽然好用但也不是一个家家都普及的东西。
    4、网络交换机
    对于别墅家庭来说网络负载是比较低的,但网速的高低也是一种生活享受。如果你希望你和家人都可以随时随地的观看4k级别的视频内容、STEAM高清的VR游戏、家庭影院影音室内观看带有大码流的4k大片最好选择1000M的5G网络交换机同时带有POE供电功能。
