随着高清平板电视、高清播放设备的普及，我们进入了一个全新的影音体验时代，而这恰恰离不开HDMI线材。HDMI已经广泛应用在我们日常的影音生活之中，无论是家中的高清电视还是高清播放设备，既然HDMI如此普及了，那么我们应该如何选购HDMI线材呢？
HDMI是高清晰度多媒体接口（High Definition Multimedia Interface）的简称。HDMI通过在一条线缆中传输高清晰、全数字的音频和视频内容，极大简化了布线，为消费者提供最高质量的家庭影院体验。它具有能传输未压缩高清视频与音频信号、即插即用、同时传送音频和影像信号、数字内容保护（HDCP）等特点。
HDMI的标识方式
从2002年12月HDMI 1.0发布以来，HDMI的接口规范经历了1.2（具有传输1080p图像和立体声功能）、1.3（具有1080p和7.1声道功能）、1.4（增加了以太网络信道、音频回传信道和3D信号传送等功能），到目前2.0版本。每一次的版本升级都是为了增加新的功能，扩大HDMI的应用范围。另一方面也是为了提高信号的传输速率，扩大色阶支持范围。
由于HDMI版本功能越来越丰富，仅仅使用HDMI的版本号（例如：HDMI1.4），不能清晰的表示出线缆支持的具体功能和技术。往往造成让消费者错用HDMI线缆。于是HDMI协会在2010年发布HDMI1.4版本后规定，禁止制造商使用版本号标识。HDMI协会要求制作商采用功能作为标识。
HDMI 1.4版线缆共有5种类型，今后规范的标识方式分别为：
Standard HDMI Cable 标准HDMI线（最高支持1080/60i）
Standard HDMI Cable with Ethernet 标准以太网HDMI线
Standard Automotive HDMI Cable 标准车用HDMI线
High Speed HDMI Cable 高速HDMI线（支持1080p、DeepColor、3D）
High Speed HDMI Cable with Ethernet 高速以太网HDMI线
HDMI的种类
HDMI接口主要有Type A、Type B、Type C、Type D、Type E五种类型。
HDMI A Type
HDMI A是使用最广泛的HDMI线缆，采用19针，宽度和厚度分别为13.9毫米、4.45毫米（TypeA），它类似于DVI Single-Link传输。在我们日常生活使用中，绝大部分的影音设备都具备这个接口。比如：笔记本电脑、液晶电视等等。
HDMI B Type
此类型的HDMI比较少见。它主要用于专业级的场合。在尺寸上，它采用29pin，宽度有21毫米。在传输速率上，HDMI B Type具备有两倍的HDMI A type数据传输能力，相当于DVIDual-Link。由于，大部分的影音设备工作频率165MHz以下，而HDMI B Type传输TMDS工作频率在270MHZ以上，所以，家庭应用极少。
HDMI C Type
HDMI C Type一般我们称为Mini HDMI，它主要为小型设备设计。尺寸上，同样采用19pin，但是宽度只有10.42毫米，厚度有2.4毫米，比较小巧。它主要应用在便携式设备上，比如DV、便携式播放机、数码相机等等设备。
HDMI D Type
HDMI D Type俗称Micro HDMI。在尺寸上，它基于Mini HDMI的基础上，进一步缩小。同样采用19pin，宽度只有6.4毫米，厚度2.8毫米，类似于Mini USB接口。主要应用于小型的移动设备上面。比如：MP4、手机、平板电脑等等。

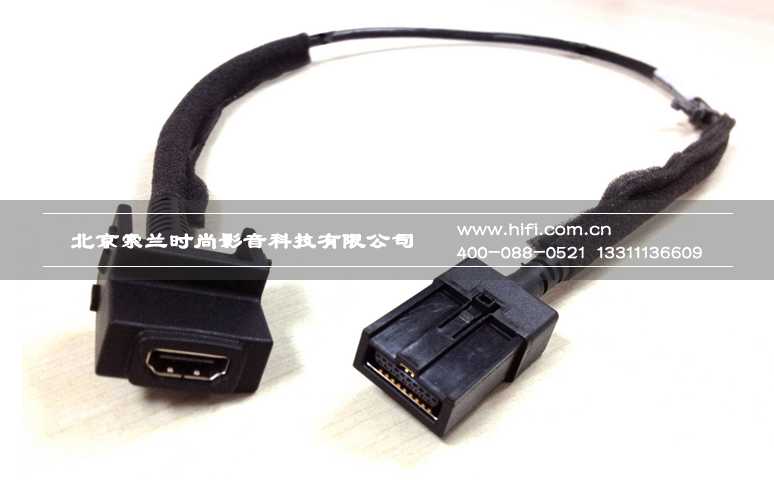

HDMI E Type
HDMI E Type主要用于车载娱乐系统的音视频传输。由于车内环境的不稳定性，HDMI E Type在设计上具备抗震性、防潮、耐高强度、温差承受范围大等特性。在物理结构上，采用机械式锁定设计，能保证接触可靠性。
HDMI线缆标识多样，接口种类繁多。在充分了解HDMI标识和种类后，我们能更加快速、准确的选购到自己需要的线材。另外，我们在选购线材的时候，还需要注意：不要选购太细或太长的线材，尽量选择品牌厂商生产的HDMI线材。
HDMI是高清晰度多媒体接口（High Definition Multimedia Interface）的简称。HDMI通过在一条线缆中传输高清晰、全数字的音频和视频内容，极大简化了布线，为消费者提供最高质量的家庭影院体验。它具有能传输未压缩高清视频与音频信号、即插即用、同时传送音频和影像信号、数字内容保护（HDCP）等特点。
HDMI的标识方式
从2002年12月HDMI 1.0发布以来，HDMI的接口规范经历了1.2（具有传输1080p图像和立体声功能）、1.3（具有1080p和7.1声道功能）、1.4（增加了以太网络信道、音频回传信道和3D信号传送等功能），到目前2.0版本。每一次的版本升级都是为了增加新的功能，扩大HDMI的应用范围。另一方面也是为了提高信号的传输速率，扩大色阶支持范围。
由于HDMI版本功能越来越丰富，仅仅使用HDMI的版本号（例如：HDMI1.4），不能清晰的表示出线缆支持的具体功能和技术。往往造成让消费者错用HDMI线缆。于是HDMI协会在2010年发布HDMI1.4版本后规定，禁止制造商使用版本号标识。HDMI协会要求制作商采用功能作为标识。
HDMI 1.4版线缆共有5种类型，今后规范的标识方式分别为：
Standard HDMI Cable 标准HDMI线（最高支持1080/60i）
Standard HDMI Cable with Ethernet 标准以太网HDMI线
Standard Automotive HDMI Cable 标准车用HDMI线
High Speed HDMI Cable 高速HDMI线（支持1080p、DeepColor、3D）
High Speed HDMI Cable with Ethernet 高速以太网HDMI线
HDMI的种类
HDMI接口主要有Type A、Type B、Type C、Type D、Type E五种类型。
HDMI A Type
HDMI A是使用最广泛的HDMI线缆，采用19针，宽度和厚度分别为13.9毫米、4.45毫米（TypeA），它类似于DVI Single-Link传输。在我们日常生活使用中，绝大部分的影音设备都具备这个接口。比如：笔记本电脑、液晶电视等等。
HDMI B Type
此类型的HDMI比较少见。它主要用于专业级的场合。在尺寸上，它采用29pin，宽度有21毫米。在传输速率上，HDMI B Type具备有两倍的HDMI A type数据传输能力，相当于DVIDual-Link。由于，大部分的影音设备工作频率165MHz以下，而HDMI B Type传输TMDS工作频率在270MHZ以上，所以，家庭应用极少。
HDMI C Type
HDMI C Type一般我们称为Mini HDMI，它主要为小型设备设计。尺寸上，同样采用19pin，但是宽度只有10.42毫米，厚度有2.4毫米，比较小巧。它主要应用在便携式设备上，比如DV、便携式播放机、数码相机等等设备。
HDMI D Type
HDMI D Type俗称Micro HDMI。在尺寸上，它基于Mini HDMI的基础上，进一步缩小。同样采用19pin，宽度只有6.4毫米，厚度2.8毫米，类似于Mini USB接口。主要应用于小型的移动设备上面。比如：MP4、手机、平板电脑等等。
HDMI E Type
HDMI E Type主要用于车载娱乐系统的音视频传输。由于车内环境的不稳定性，HDMI E Type在设计上具备抗震性、防潮、耐高强度、温差承受范围大等特性。在物理结构上，采用机械式锁定设计，能保证接触可靠性。
HDMI线缆标识多样，接口种类繁多。在充分了解HDMI标识和种类后，我们能更加快速、准确的选购到自己需要的线材。另外，我们在选购线材的时候，还需要注意：不要选购太细或太长的线材，尽量选择品牌厂商生产的HDMI线材。
