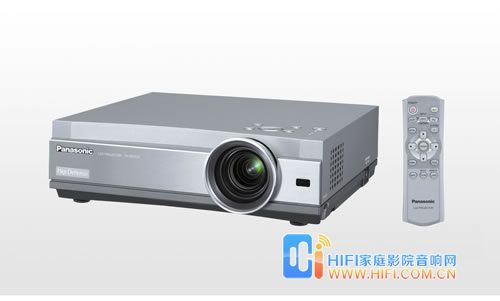

  • Panasonic(松下) PT-AE500 投影机(停产)

    http://www.hifi.com.cn/ 来源:索兰影音 2012-03-23 18:07:22 关键词:松下 PT-AE500

    用Hi-vision液晶板?新开发的统合型高画质回路「Cinema Works」实现高画质

    松下电器产业于2003年9月9日公布了适用于家庭影院的液晶投影机新产品“PT-AE500”。该产品新配备了显示分辨率为1280×720点阵的高清晰度液晶面板。通过与美国好莱坞的顶级颜色专家共同合作,从而实现了与电影胶片相媲美的高画质。该产品将采用开放式价格销售。即将从10月10日开始发售。

    “PT-AE500”“能够在家庭享受的具震撼力的大画面”为PT-AE500的设计概念,为“CASUAL THEATER”系列的第三个产品。该产品采用了面向高清晰度液晶面板开发出的新的光学系统,亮度为850流明,对比度达到1300比1,为以往产品的“TH-AE300”的约1.6倍。另外还配备了新开发出的集成高画质数码电路的“Cinema Works”,通过输入进行数码处理将色阶表现能力提高到1024阶。

    除此之外,还配备了使像素间的间隙不明显从而可以表现圆滑如胶片般质感的影像的改进型功能“Smooth Screen ”;接近电影院效果的“影院1”以及适合显示动画的“影院2”等6种影像模式;以及可以根据场景实时控制光源亮度的“投影机AI”等功能。

    该产品的光学系统配备1.2倍变焦镜头,可以适应从40英寸到200英寸的投影画面。配备复合视频、S视频、模拟RGB(D-Sub15引针)、色差、D4以及DVI-D(支持HDPC)等各一路输入接口。该产品采用了运行噪音为27dB的静音设计。主机尺寸为长280×深269×高80mm,重量为2.9kg。

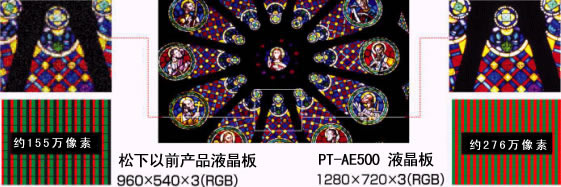

    1. 搭载hi-vision液晶板、展现细微的高品位映像

    这次新搭载了hi-vision液晶板(1280×720×3(RGB))。实现总画素数为RGB 3板构成约276万画素的高精细画像。地上、真实再现BS数码放送等的数码hi-vision放送的细微美丽的映像。
    同时、新开发的用于hi-vision板的新光学系统、亮度达850流明、对比度比以前高了约1.6倍,为1300:1和实现了家庭影院液晶投影机顶级水准。


    2.用新开发的统合型高画质数码回路「Cinema Works」、大幅改善映像表现力

    「Cinema Works」就是、为了实现"迫力的大画面映像的丰富表现力、本公司独自新开发的投影机用高画质数码信号处理、对输入的信号经过最适合的数码处理,从而实现高画质映像。
    「Cinema Works」大致由以下4种高画质技术构成。
    [1] 10bit全数码处理?数码伽玛補正
    [2] 投影机AI
    [3] DSC 回路
    [4] digital cinema reality

    (1) 10bit全数码处理?数码伽玛補正

    这次新开发了LSI、映像信号的处理从输入到输出都实现了10bit全数码处理。大幅改善了階调表現能力,比以前产品提高了4倍为 10亿7千万色(1024階调)。再现了细微的亮度和色的变化。
    每个RGB信号可以得到0.1%的高精度的画质调整(加码補正)、这也是本产品的特长。





    (2) 投影机 AI(家庭用液晶投影机中为业界首次使用)

    对于映像的场面、实时控制灯泡的亮度技术。在家庭用液晶投影机中业界首次、本产品搭载了这个技术。对于映像源、有[1]AI-1)、[2]AI-2、[3]AI-OFF 3种AI模式供选择。暗的场面、灯泡的亮度会自动减低。明亮的场面、会自动增加光量,配合高对比度、可再现动态的映像。



    改善灯泡控制的动态范围


    以前产品



    AE500

    (3)DSC(dynamic sharp nescontrol)回路

    对于邻近的画素的亮度差异、映像信号的纵横以及斜方的轮廓部都可以補正。抑制了噪音的增加、再现鲜锐感的自然映像。

    (4) digital cinema reality

    再生映画源高品位的I/P变化技术。自动检出输入的美丽的映像电影胶卷的素材、最适合progressive处理(2-3pull down)、再现原始映像的忠实性。

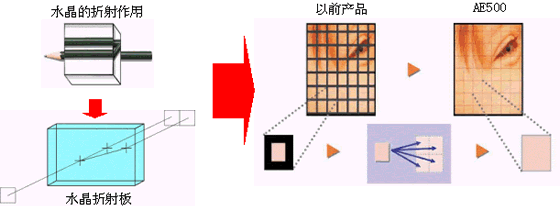

    3. 搭载了NEW「SMOOTH SCREEN」,实现了光滑的如同胶卷般的映像

    <SMOOTH SCREEN概念图>


    4.用可选的用户平衡机能、可调整爱好的画质

    对各种映像源搭载了最适合的6种映像模式。映像模式为「CINEMA1」「CINEMA2」「普通」「动态」「视频」「自然」6种模式 。

    5.搭载纵横梯形補正机能

    从斜的方向投射到影幕,映像会发生梯形变形、本产品、可将投射映像的梯形歪度、在±30度(从光源投射到影幕的角度)的范围内调整、搭载可同时纵横補正的机能。。

    6.静 音 设 计

    为了不影响欣赏映画、最优化设计了低噪音的风扇和冷却系统、实现了27dB(灯泡模式为经济时)。

    7.装备丰富的端子群

    增加了接驳用的简单的 D4 端子、RCA Pin端子2系统、视频、S端子、PC(RGB)输入端子、为了对应HDCP、这次新加了DVI端子。另外、新装备了触发端子、这是为配合电动影幕和电动窗帘的系统。



    主要性能参数
    显示板 0.7”液晶板(16:9)
    解像度 1280×720×3(RGB) (约276万画素)
    灯泡 130W UHM
    明亮度 850ANSI流明
    对比度 1300:1
    投影镜头 手动ZOOM/FOCUS
    LENS F/f 1.9-2.2/22.0mm-26.2mm
    影幕尺寸 40-200 吋
    对应信号 Video NTSC,NTSC4.43,PAL,PAL-N,PAL-M,PAL60,SECAM
    RGB fH 30-70kHz
    RGB fV 50-87kHz
    YPbPr 525i(480i)625i(576i)525p(480p)750p(720p)1125i(1080i)
    端子 Video in 系统 RCA pin
    端子 S-Video in 系统 4pin DIN
    端子 RGB 1 in 系统 D-sub 15pin
    端子 YPbPr in 系统 RCA pin
    端子 D端子 in 系统 D4
    端子 DVI-D in 系统 DVI-D 24pin (HDCP对应)
    DIGITAL STONE 水平 30度、垂直 30度
    触发端子 系统 立体声miniJACK电源输入时(映像投影中) 12V、电源关闭OV
    电源 AC220V
    消费电力 180W(待机时0.5W)
    外形尺寸 W280×H80×D269mm>
    重量 2.9kg





    ■16:9画面サイズの場合

    投写画面
    サイズ
    標準レンズ
    投写距離(A)
    ワイドコンバージョンレンズ
    装着時 投写距離(A)
    テレコンバージョンレンズ
    装着時 投写距離(A)
    高さ位置(B)(スクリーン端~レンズセンターまで)
    最短 最長 最短 最長 最短 最長
    40 約1.2m 約1.4m - - - - 約3cm
    60 約1.9m 約2.2m 約1.5m 約1.7m 約2.2m 約2.6m 約4cm
    80 約2.5m 約2.9m 約2.0m 約2.3m 約3.0m 約3.5m 約6cm
    100 約3.1m 約3.7m 約2.5m 約2.9m 約3.7m 約4.4m 約7cm
    120 約3.7m 約4.4m 約3.0m 約3.5m 約4.5m 約5.3m 約8cm
    150 約4.7m 約5.6m 約3.7m 約4.4m 約5.6m 約6.7m 約10cm
    200 約6.2m 約7.4m 約5.0m 約5.9m 約7.5m 約9.0m 約14cm


    ■4:3画面サイズの場合
    投写画面
    サイズ
    標準レンズ
    投写距離(A)
    ワイドコンバージョンレンズ
    装着時 投写距離(A)
    テレコンバージョンレンズ
    装着時 投写距離(A)
    高さ位置(B)(スクリーン端~レンズセンターまで)
    最短 最長 最短 最長 最短 最長
    40 約1.5m 約1.8m - - - - 約4cm
    60 約2.3m 約2.7m 約1.8m 約2.1m 約2.7m 約3.2m 約5cm
    80 約3.0m 約3.6m 約2.4m 約2.8m 約3.6m 約4.3m 約7cm
    100 約3.8m 約4.6m 約3.0m 約3.6m 約4.6m 約5.4m 約9cm
    120 約4.6m 約5.4m 約3.7m 約4.4m 約5.5m 約6.5m 約11cm
    150 約5.7m 約6.9m 約4.5m 約5.4m 約6.9m 約8.2m 約13cm
    200 約7.6m 約9.2m 約6.1m 約7.2m 約9.2m 約11.0m 約18cm
